1. Лівий корпус обігрівача
2. Кришка осердя обігрівача
3. Привід керування режимами
4. Лівий патрубок для конденсату
5. Привід регулювання температури (з боку водія)
6. Сердечник обігрівача з позитивним температурним коефіцієнтом
7. Датчик випарника
8. Важіль заслінки подачі повітря до вітрового скла
9. Важіль вентиляційної заслінки
10. Важіль заслінки подачі повітря до ніг
11. Заслінка подачі повітря до вітрового скла
12. Вентиляційна заслінка (ліва)
13. Заслінка подачі повітря до ніг
14. Заслінка змішування повітря (ліва) (з автоматичним керуванням)
15. Сердечник обігрівача
16. Ущільнення З патрубка
17. Ущільнення А патрубка
18. Ущільнення У патрубка

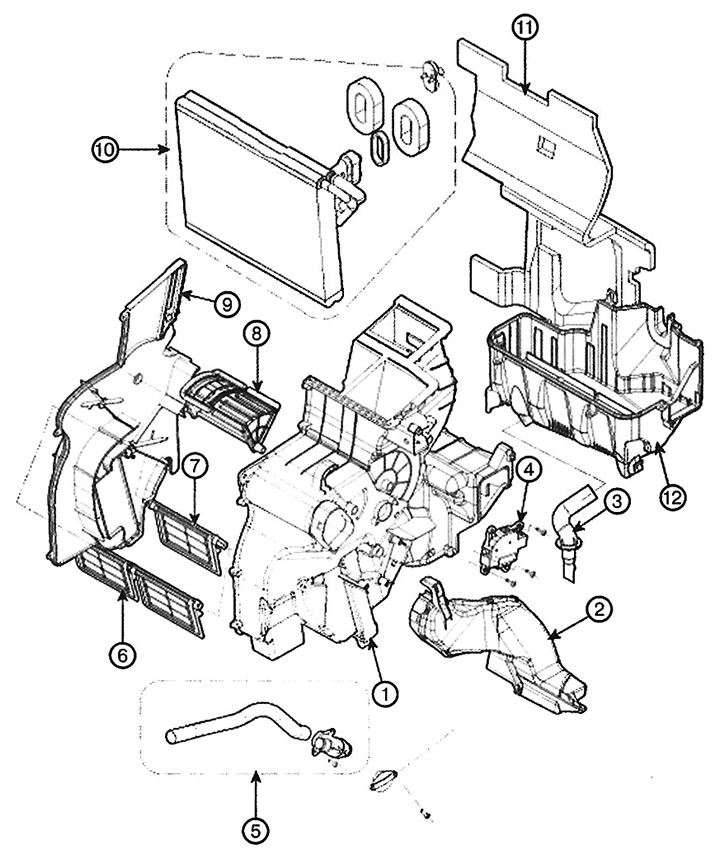

1. Корпус обігрівача (правий)
2. Патрубок для конденсату (правий)
3. Зливний шланг
4. Привід регулювання температури (з боку пасажира)
5. Шланг аспіратора (з автоматичним керуванням)
6. Заслінка змішування повітря (з ручним керуванням)
7. Заслінка змішування повітря (права) (з автоматичним керуванням)
8. Вентиляційна заслінка (права)
9. Кришка
10. Сердечник випарника
11. Шумоізоляційна прокладка
12. Нижня частина корпусу обігрівача
