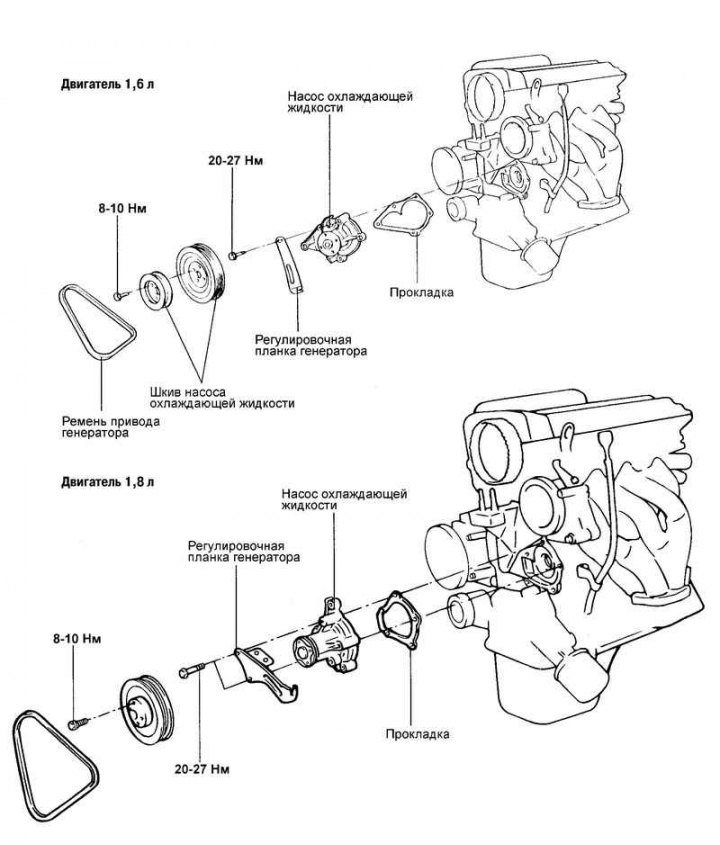

Ryža. 2,174. Komponenty odstredivého čerpadla chladiacej kvapaliny
Odstúpenie
Vypustite chladiacu kvapalinu a odpojte prívodnú hadicu chladiacej kvapaliny od čerpadla chladiacej kvapaliny.
Demontujte hnací remeň alternátora a remenicu čerpadla chladiacej kvapaliny.
Odstráňte kryty rozvodového remeňa a napínaciu kladku rozvodového remeňa.
Odskrutkujte upevňovacie skrutky čerpadla chladiacej kvapaliny a potom odstráňte nastavovaciu lištu generátora.
Odstráňte zostavu vodného čerpadla z bloku valcov.
Vyšetrenie
Skontrolujte každú časť, či nie je prasknutá, poškodená alebo opotrebovaná a v prípade potreby vymeňte zostavu vodného čerpadla.
Skontrolujte ložisko, či nie je poškodené, nadmerný hluk pri chode a pomalé otáčanie a v prípade potreby vymeňte zostavu vodného čerpadla.

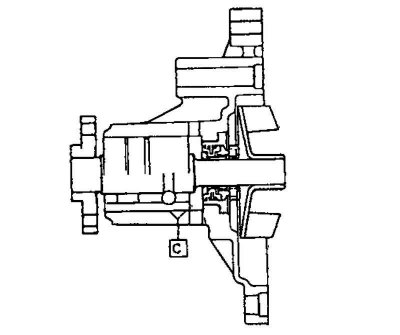

Ryža. 2,175. Kontrola čerpadla chladiacej kvapaliny
Skontrolujte, či z čerpadla neuniká kvapalina. Úniky cez otvor «S» (ryža. 2,175) indikujú netesnosti tesnení hriadeľa čerpadla. Ak dôjde k netesnostiam, vymeňte čerpadlo.
Inštalácia
Vyčistite spojovacie plochy vodného čerpadla a bloku valcov.
Namontujte kryty rozvodového kolesa.
Nainštalujte remenicu vodného čerpadla a hnací remeň, nastavte napnutie hnacieho remeňa.
Naplňte systém chladiacou kvapalinou.
Naštartujte motor a skontrolujte, či nedochádza k úniku kvapaliny.

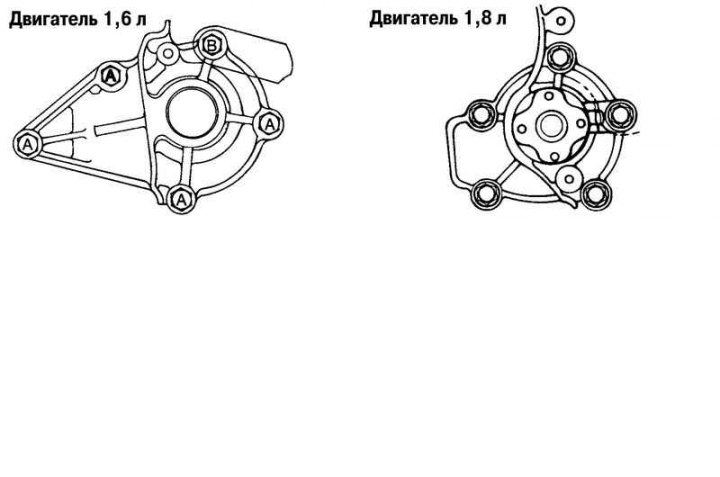

Ryža. 2,176. Upevňovacie skrutky čerpadla chladiacej kvapaliny
Nainštalujte vodné čerpadlo s novým tesnením a utiahnite upevňovacie skrutky predpísaným krútiacim momentom (ryža. 2,176).
Okamih vdýchnutia skrutiek upevnenia vodného čerpadla k bloku valcov:
- 1,6 l motory - skrutky «A» 12–15 Nm, skrutky «IN» 20–27 Nm;
- motory s pracovným objemom 1,8 l - 20–27 Nm.
(dĺžka skrutky 28 mm)
