Уградња пумпе за моторно уље Д4ЕА

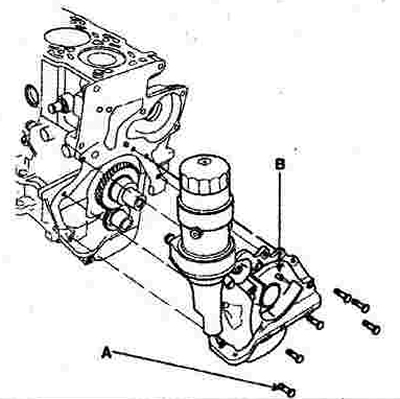

1. Поставите кућиште пумпе за уље на блок цилиндра и притегните монтажне завртње. Момент затезања монтажних вијака је 20-27 Нм.

Белешка. Нанесите Лоцтите 5900, Дриебонд 5105 или Хилоивар 101.

2. Сипајте моторно уље у шупљину испод хладњака уља (око 50 цм³).

3. Инсталирајте хладњак уља и цеви као склоп, а затим зашрафите прикључак филтера за уље. Момент затезања 48-52 Нм.

Белешка. Пре уградње хладњака уља, нанесите САЕ 20в уље на О-прстен.

4. Уградите и затегните филтер за уље. Момент затезања 34-36 Н.м.

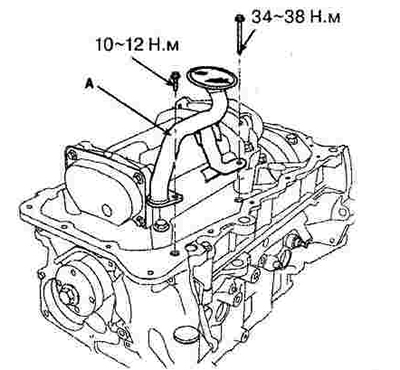

5. Инсталирајте пријемник уља (А).



6. Инсталирајте корито за уље. Момент затезања 10-12 Нм.

7. Инсталирајте зупчаник радилице и затегните вијак. Момент затезања вијака 185-195 Нм.

8. Поставите поклопац задњег зупчастог ремена. Момент затезања монтажних вијака је 8-12 Нм.

9. Инсталирајте затезач појаса. Момент затезања причврсних вијака је 50-55 Нм.

10. Уградите зупчасти каиш.

11. Инсталирајте ременицу погонског ремена. Момент затезања монтажних вијака је 30-34 Нм.
