A szervokormány-szivattyú hajtószíj feszességének ellenőrzése

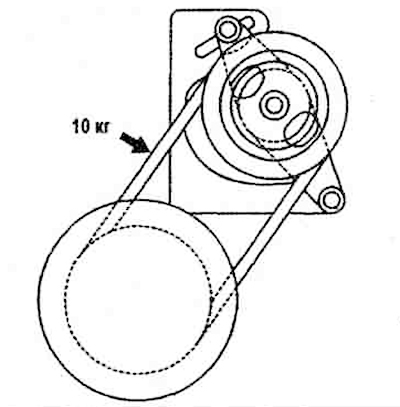

1. Nyomja meg a hajtószíjat az ábrán jelzett helyen 98 N erővel (10 kg) és mérje meg az elhajlást. Új hajtószíj normál kihajlása: 8,8-11,0 mm; régi hajtószíj: 12,5-14,3 mm.



2. Ha a szíj elhajlása nem megfelelő, állítsa be a feszességet az alábbiak szerint:

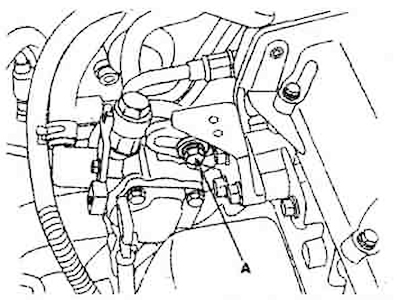

1) Lazítsa meg a beállító csavart (A) szervokormány szivattyú hajtószíj feszessége.



2) Helyezzen be egy megfelelő kart (A) zárójel között (BAN BEN) és olajszivattyú (VAL VEL) és fordítsa el a szivattyúházat, hogy a szíj feszességét a normál értékre állítsa.



3) Húzza meg a beállító csavart;

4) Ellenőrizze újra a szíj feszességét, és szükség esetén állítsa be.

Jegyzet. Miután a hajtószíj alakváltozása elérte a normál értékét, forgassa el többször az olajszivattyú szíjtárcsáját, és ellenőrizze újra az elhajlás értékét. Ha szükséges, állítsa be.
