Biztosítékok

Elhelyezkedés

1. Az elektromos rendszer rövidzárlat vagy túlterhelés miatti károsodásának elkerülése érdekében minden egyes elektromos áramkört biztosítékkal látnak el.

2. A biztosítékokkal ellátott blokkok az utastérben és a motortérben találhatók.

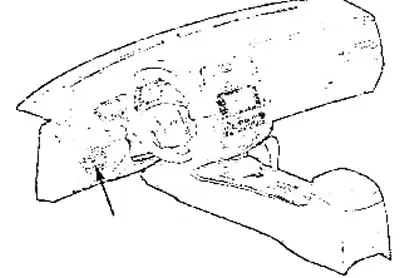

• A) Gépkocsi belseje: A biztosítékdoboz a vezetőülés előtt, a műszerfal alsó burkolata mögött található.

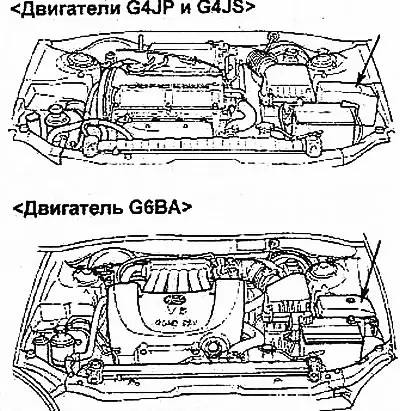

• b) Motortér: A biztosíték és a relédoboz a motortér bal elején, az akkumulátor közelében található.

A biztosíték cseréje

1. Ha a fényszórók vagy más elektromos alkatrészek nem működnek, ellenőrizze a biztosítékokat és a biztosítékokat. Ha valamelyik elem kiégett, ki kell cserélni.

Megjegyzés: A biztosítékcsatlakozók cseréje előtt állapítsa meg az elektromos túlterhelés okát, és végezze el a szükséges javításokat.

Vigyázat: Ne használjon vezetéket olvadó láncszemek helyett, még ideiglenes telepítéseknél sem, mert ez károsíthatja az elektromos rendszert és tüzet okozhat.

2. A biztosíték vagy biztosíték cseréje.

• A) A biztosíték cseréje előtt feltétlenül kapcsolja ki a céláramkört, és fordítsa a gyújtáskulcsot a helyzetbe "LOCK".
• b) Távolítsa el a fedelet a biztosítékdobozról, és határozza meg, melyik elem égett ki.

Megjegyzés: Ha nem biztos abban, hogy a szóban forgó biztosíték kiégett-e vagy sem, cserélje ki a gyanús biztosítékot egy másik biztosítékra, amelyről biztos, hogy jó teszt.

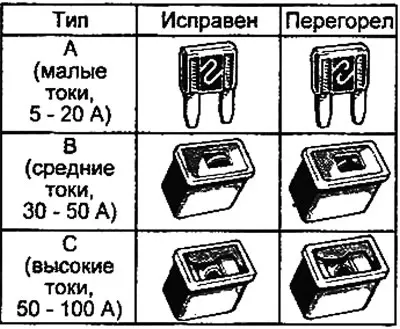

Asztal. Biztosítékok típusai.

• V) Állítsa be a kiolvadt biztosíték értékét a burkolaton található teljesítménytáblázat szerint.

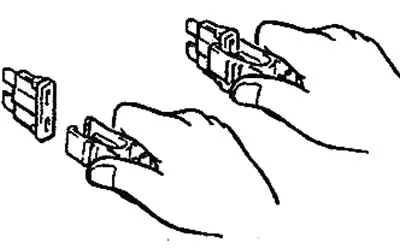

• G) Az utastérben vagy a motortérben található biztosítékdobozok speciális biztosítékkihúzókkal rendelkeznek a biztosítékok eltávolításához.
• d) Egy speciális lehúzóval távolítsa el a biztosítékot a blokkról úgy, hogy egyenesen maga felé húzza.

Megjegyzés: Ha a céláramkör nem működik, és a biztosíték nem olvadt ki, akkor valami más okozza a problémát.

• e) Helyezzen be biztonságosan egy új, azonos teljesítményű biztosítékot a kapocsba (megnevezés).

Figyelem:

• Csak a biztosítékdoboz fedelén feltüntetett áramerősségű biztosítékot szereljen be.
• Ne használjon magasabb névleges biztosítékot vagy más elemet ("hibák"), kiégett biztosíték vagy biztosíték helyett például drót, fólia stb. Ez komolyabb károkat vagy tüzet okozhat.
• Ha nincs tartalék biztosíték, akkor kritikus helyzetekben lehetőség van a biztosítékok eltávolítására olyan helyekről, amelyek nem szükségesek a jármű normál mozgásához (Például: "RADIO" vagy "A/C), és akkor használja őket, ha a címletük megegyezik a szükségesvel.
• Ha nem rendelkezik névleges értékű biztosítékkal, akkor használjon alacsonyabb értékű biztosítékot, a lehető legközelebb a névleges értékhez.
• Ha a beszerelt új biztosíték is kiolvad rövid időn belül, az az elektromos rendszer meghibásodását jelzi.

Megjegyzés: Javasoljuk, hogy tartson egy tartalék biztosítékot a járműben.

A biztosítékok terhelhetősége

A biztosítékdoboz fedelén fel van tüntetve az elektromos áramkörök neve, valamint a biztosítékok és biztosítékcsatlakozók jellemzői.

Megjegyzés: a különböző konfigurációkban lévő biztosítékok elhelyezkedése és adott esetben névleges értéke kis mértékben eltérhet az ábrákon láthatóaktól.

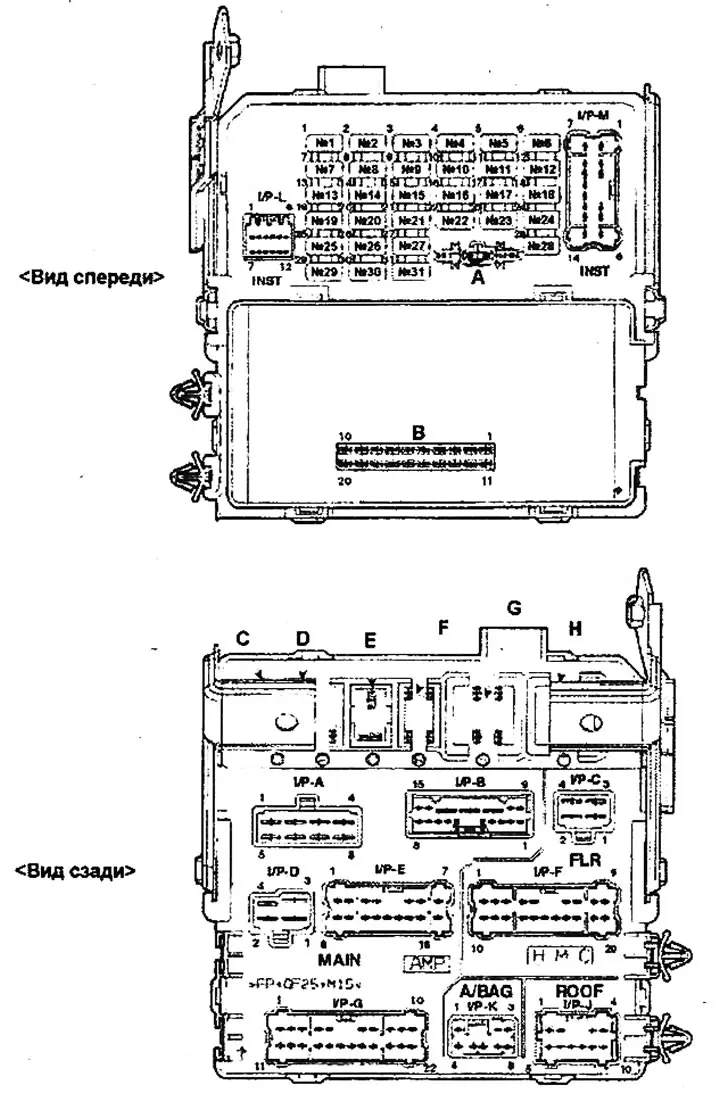

Biztosítékdoboz az utastérben

Asztal. Univerzális biztosítékok.

№	Lánc	Nom.
1	Elektronikus klímavezérlő egység, oldalsó tükrök fűtése	10 A
2	Riasztás	10 A
3	Hátsó ködlámpák	15A
4	Légkondicionáló elektronikus vezérlőegység	10A
5	Elektronikus vezérlőegység (klíma, ETACS), napfénytető, automata fényszóró távolság szabályozás	10 A
6	Ajtózár relé	15A
7	Elektromos első ülések	25 A
8	Üzemanyagbetöltő nyílás és csomagtérfedél nyitó kapcsolók	15 A
9	Féklámpák	15 A
10	Fényszóró, xenon fényszóró. Fényszórómosó, fényszóró-beállító rendszer, DRL rendszer	10 A
11	műszeregység	10 A
12	Veszélykapcsoló	10 A
13	Légkondicionáló kapcsoló, fűtőventilátor motor relé (mód "HIGH")	10A
14	Csatlakozó kiegészítő berendezések csatlakoztatásához	15A
15	Első ülésfűtések	15 A
16	SRS rendszer	15A
17	Tolatólámpa, automata sebességváltó elektronikus vezérlőegység, automata váltó impulzusgenerátor, járműsebesség-érzékelő	10 A
18	Elektronikus vezérlőegység (indításgátló, karbantartó rendszer, állandó sebesség, ETACS), műszeregység	10 A
19	Állandó fordulatszámú elektronikus vezérlőegység, motorindító kapcsoló, indítómotor (kézi sebességváltóval szerelt modellek), szabványos lopásgátló rendszer reléje	10 A
20-23	Nem használt	15 A
24	Rádió, óra, műszercsoport	10A
25	Kültéri és belső világítás	10 A
26	rádiós magnó	10 A
27	Ablaktörlő és ablakmosó, AQS rendszer	20 A
28	Belső lámpa, oldalsó ajtónyílás világítás, elektromos antenna	10 A
29	Kültéri és belső világítás	10 A
30	Szivargyújtó, elektromos oldalsó tükrök	15 A
31	Elektronikus vezérlőegység a tempomat rendszerhez	10 A

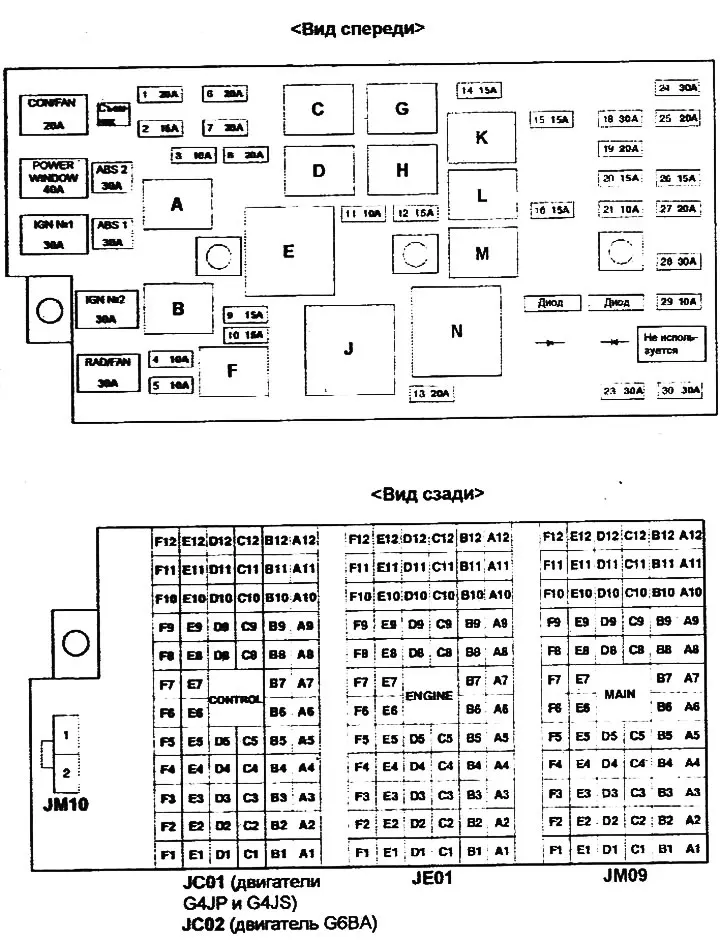

Biztosíték és relédoboz a motortérben

Asztal. Olvadó betétek.

№	Lánc	Nem én
CON/FAN	Kondenzátor ventilátor motor	20 A
POWER WINDOW	Elektromos ablakemelők	40 A
IGN-1	Gyújtászár (pozíciók ACC, ON)	30 A
ABS №1	ABS elektronikus vezérlőegység	30 A
ABS №2	ABS elektronikus vezérlőegység	30 A
IGN-2	Gyújtászár (pozíciók IG2, START)	30 A
RAD/ FAN	Radiátor ventilátor motor	30 A

Asztal. Speciális biztosítékok

№	Lánc	Nom.
1	Üzemanyag-szivattyú motor relé	20 A
2	fényszórók (tompított fényszóró)	15 A
3	ABS elektronikus vezérlőegység	10 A
4	fúvókák	10 A
5	Légkondicionáló elektronikus vezérlőegység	10 A
6	Automata sebességváltó vezérlő relé	20 A
7	Befecskendezést vezérlő relé	30 A
8	Gyújtótekercs, gyújtásrendszer hibaérzékelő	20 A
9	Oxigén érzékelő	15 A
10	ECM, üzemanyag-szivattyú relé, pozitív forgattyúház szellőző mágnesszelep, alapjárati fordulatszám-szabályozó szervo, főtengely helyzetérzékelő	15 A
11	Hangjelzés	10 A
12	fényszórók (A távolsági fényszóró)	15 A
13	Fényszórómosó motor	20 A
14	Elektronikus vezérlő egység DRL rendszerhez, lopásgátló sziréna	15 A
15	Első ködlámpák	15 A
16	xenon fényszóró	15A
17	Dióda #1	-
18	Tartalék	30 A
19	Tartalék	20 A
20	Tartalék	15 A
21	Tartalék	10 A
22	2. dióda	-
23	Fűtőventilátor	30 A
24	Tápcsatlakozó, biztosíték #6	30 A
25	Audiorendszer erősítő	20 A
26	Tető, diagnosztikai csatlakozó	15 A
27	Hátsó helyzet relé	20 A
28	Biztosítékdoboz 8 fülke (2, 3, 7, 8, 9 számú biztosítékok)	30 A
29	Generátor, elektronikus motorvezérlő egység	10 A
30	Hátsó jégtelenítő relé és oldalsó tükör jégtelenítő	30 A
