Працэдура праверкі
1. Перавядзіце ключ замка запальвання ў становішча «ON».
2. Упэўніцеся ў тым, што кантрольная лямпа разраду акумулятарнай батарэі гарыць пры ўключаным запальванні і непрацуючым рухавіку.
3. Адлучыце раз'ём рэзістара абмоткі ўзрушанасці.

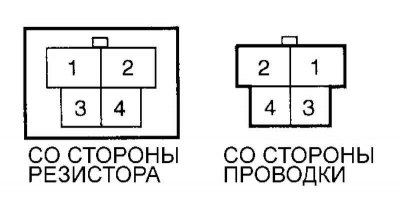

Мал. 7.9. Высновы раздымаў для праверкі ланцуга харчавання
Падлучыце пробнікі омметра да высноў 1 і 3 (з боку рэзістара). Падлучыце провад (+) амметра да высновы 3, а провад (–) амметра - да высновы 1 (мал. 7.9).
Увага! Калі пробнікі омметра падлучаны няправільна, то вынік вымярэнняў будзе няправільным. Пераканайцеся, што пробнікі прыбора правільна і надзейна падлучаны.
Аналіз вынікаў
Калі ланцуг замкнуты пры выкананні ўмоў пунктаў 2 і 3, то ланцуг спраўны.
Калі ланцуг растулены пры выкананні ўмоў пунктаў 2 і 3, то няспраўны ланцуг, але акумулятарная батарэя ў норме.
Калі ланцуг растулены толькі пры выкананні ўмоў пункта 2, то неабходна праверыць і адрамантаваць ланцуг кантрольнай лямпы разрадка акумулятарнай батарэі.
Калі ланцуг растулены толькі пры выкананні ўмоў пункта 3, то праверце і пры неабходнасці заменіце рэзістар абмоткі ўзрушанасці.
Заўвага. Калі ланцуг растулены толькі пры выкананні ўмоў па адным з пунктаў (2 ці 3), то сістэма ўсё роўна будзе працаздольная. Аднак варта адрамантаваць няспраўны ланцуг, каб сістэма зарадкі працавала больш надзейна.
