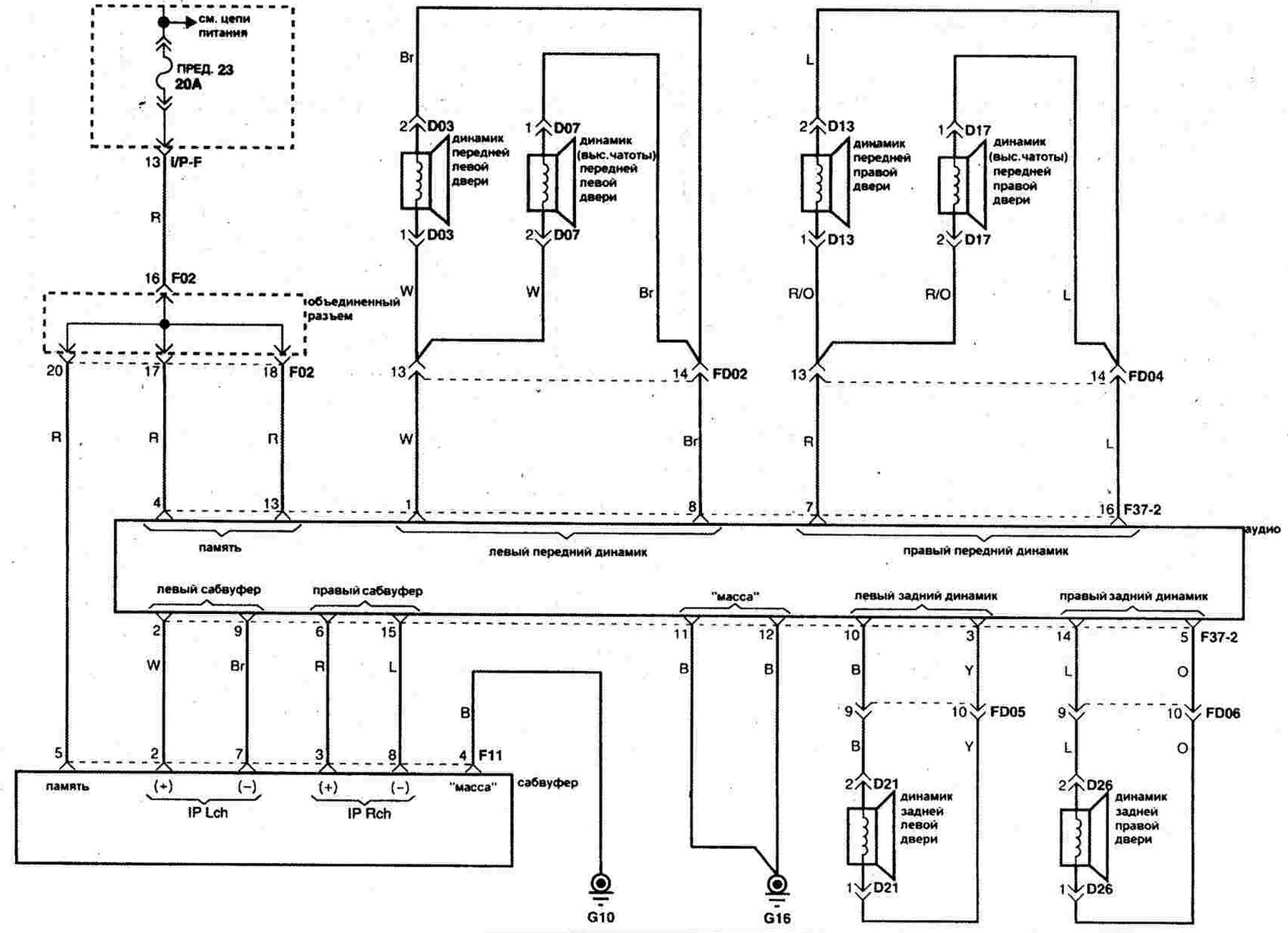

Электрасхема аўдыёсістэмы

0

Аўдыёсістэма




Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »
Гэты артыкул даступны на рускай, англійскай, балгарскай, украінскай, сербскай, харвацкай, румынскай, польскай, славацкай, венгерскай
