Ред за изпълнение

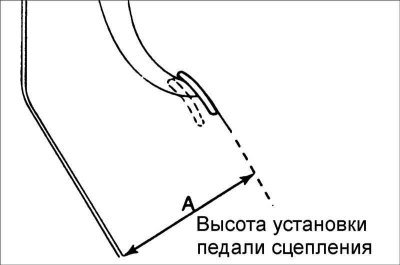

1. Измерете разстоянието от предната част на педала до килима. Височина на монтаж на педала на съединителя (A): 166.9 мм.
2. Ако монтажната височина на педала на съединителя не съответства на необходимата стойност, регулирайте го, както следва:

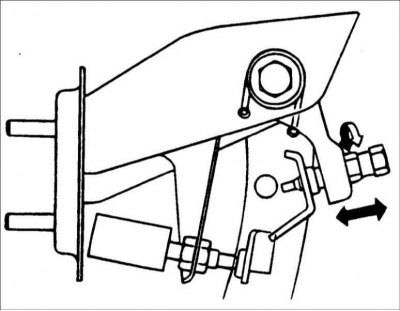

- а. разхлабете контрагайката и чрез завъртане на болта регулирайте свободния ход на педала на съединителя, след което затегнете контрагайката;
внимание! След настройката затегнете болта, докато достигне ограничителя на педала, след което затегнете контрагайката.
- b. завъртете бутащия прът, докато достигнете желаната височина на педала, след което затегнете контрагайката.
Внимание! Когато регулирате височината на монтаж или свободния ход на педала на съединителя, внимавайте да не преместите тласкащия прът към главния цилиндър на съединителя.

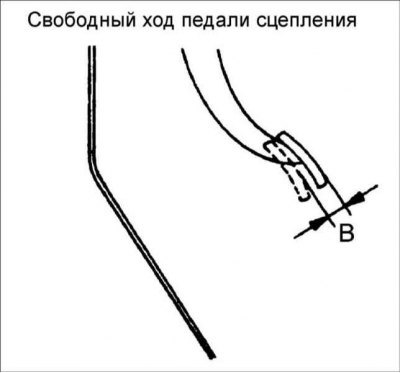

3. Натиснете педала на съединителя с ръка, докато почувствате съпротивление и измерете свободния ход.
Свободен ход на педала на съединителя (IN): 6–13 мм.
