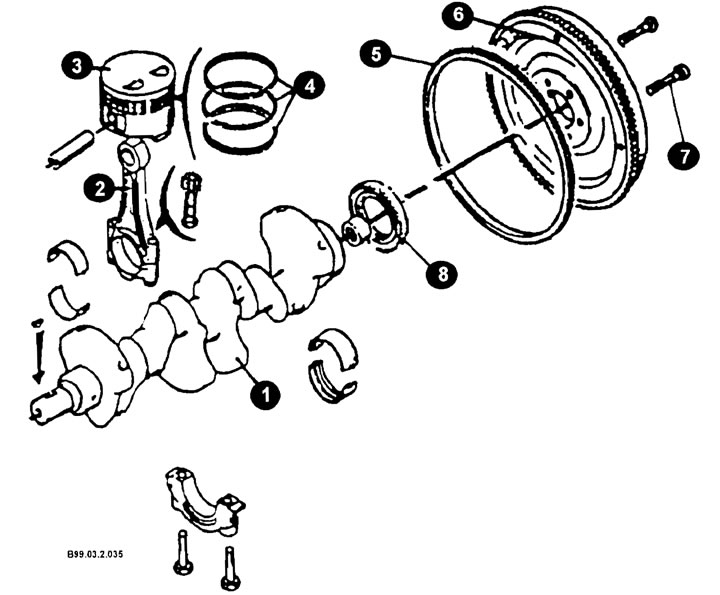

Елементи на коляновия механизъм (КШМ)
1 - колянов вал;
2 - свързващ прът;
3 - бутало;
4 - бутални пръстени;
5 - зъбен венец на маховика;
6 - маховик;
7 - болтове;
8 - задно маслено уплътнение на коляновия вал.
Внимание: Преди да свалите коляновия вал, трябва да свалите: маховик, маслена вана, маслена помпа, бутала с биели, заден капак на блока на двигателя.

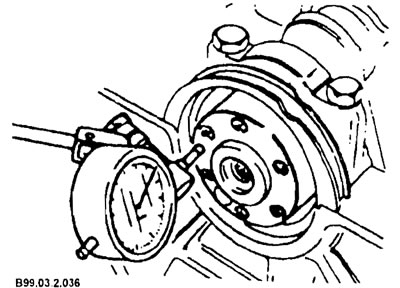

Преди да свалите коляновия вал, проверете края на хлабината на вала. Монтирайте манометъра с индикатора коаксиално на вала и опирайте индикаторния прът към края или манивелата,
Натиснете вала докрай назад и настройте скалата на индикатора на нула. След това натиснете вала докрай напред, запишете показанието на стрелката, което е равно на хлабината.Ако луфтът е повече от приемливо, проверете износването на опорните лагери на вала. Ако се установи износване, хлабината може да се намали чрез монтиране на нови опорни лагери.

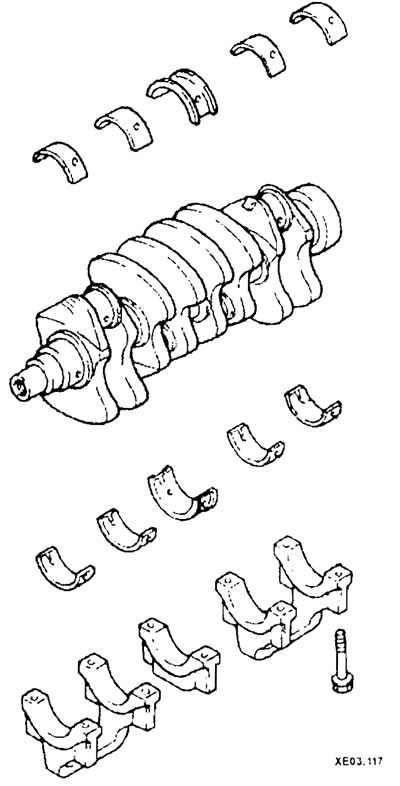

основни лагери (облицовки) двигатели с колянов вал 1.6 и 1.8 литра

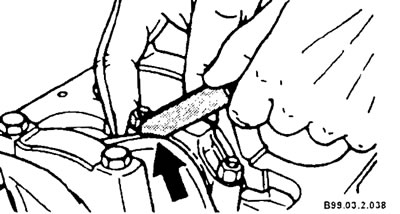

Хлабината също може да се измери с помощта на щипки. Натиснете вала докрай напред. Поставете измервателни уреди между вала и предната повърхност на основния лагер (виж фиг. на дясно).

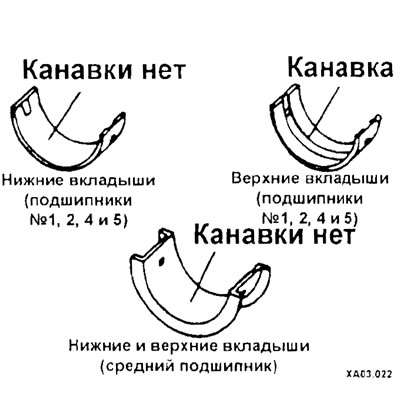

основни лагери (облицовки) двигатели с колянов вал 2.0 литра

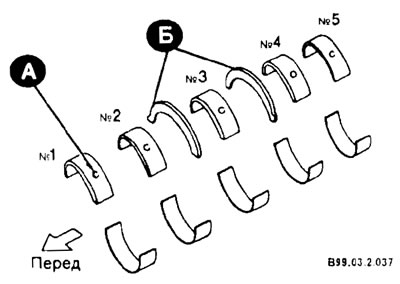

А - коренови лагери
B - устойчиви половин пръстени
Проверете маркировките на основните лагери. Те трябва да са номерирани и да имат стрелка, сочеща пред двигателя. Ако няма стрелка, боядисайте стрелката с боя, преди да свалите капаците. Разхлабете капачките на стъпки от 1/4 оборот, докато могат да бъдат свалени на ръка.

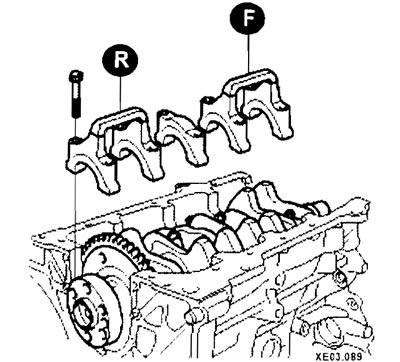

Маркировка на капачката на основния лагер
F - преден капак;
R - заден капак.
Почукайте внимателно капаците с чук с мека повърхност, след което ги отстранете от цилиндровия блок. Ако е необходимо, използвайте болтовете като лостове за отстраняване на капаците. Опитайте се да не изпуснете черупките на лагерите.

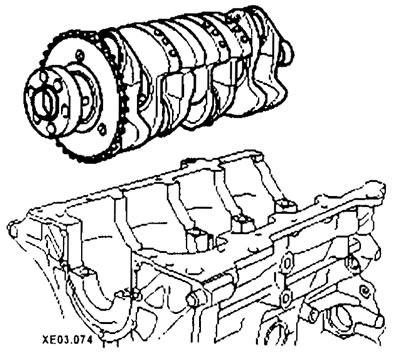

Внимателно издърпайте коляновия вал от двигателя. Поставете лагерните корпуси на място, монтирайте лагерните капачки и затегнете болтовете на ръка.
Двигатели с колянов вал 1.6 и 1.8 литра
Двигатели с колянов вал 2.0 литра
