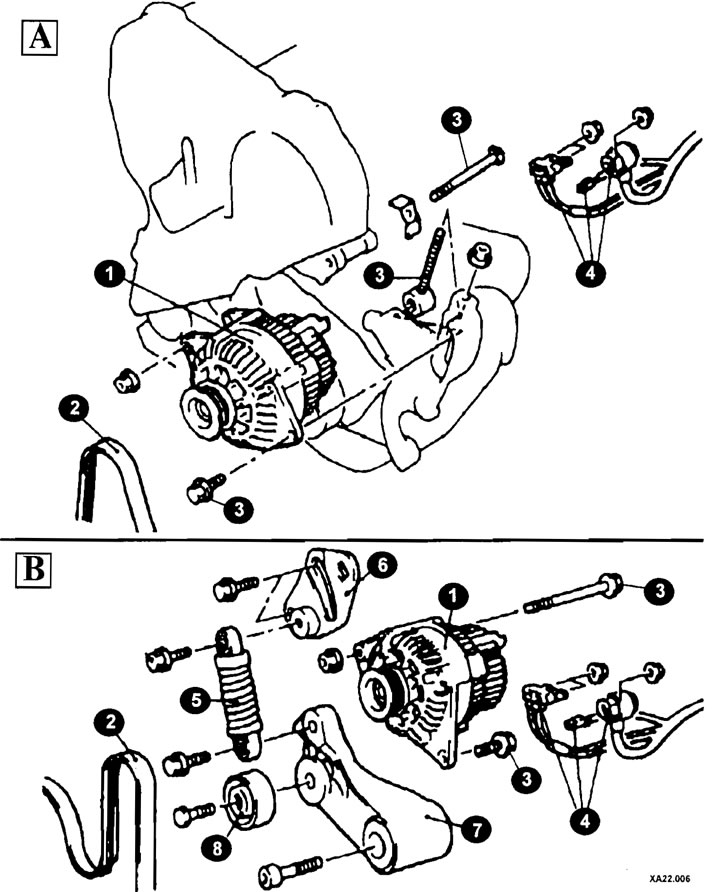

Типични генераторни инсталации
A - модели без климатик;
B - модели на задвижване;
1 - генератор;
2 - задвижващ ремък;
3 - болт;
4 - съединители на генератора;
5 - пружина;
6 - бар;
7 - обтегач;
8 - ролка.
Оттегляне
При превозни средства с климатик монтирайте ключа с тресчотка върху щангата за опъване на алтернатора.
Разхлабете монтажните болтове на алтернатора.
Бавно разхлабете напрежението на ремъка на алтернатора, след което свалете ремъка.
Изключете електрическите съединители на генератора.
Разхлабете болта на обтегача на алтернатора.
Завъртете гайката на регулиращия болт.
Завъртете болтовете и отстранете опъващата рейка на генератора.
Отстранете болтовете и отстранете ролката.
Завъртете болтовете и свалете обтегача, вземете болта за закрепване на генератора и свалете генератора.
Инсталация
Монтажът се извършва в обратен ред, като се има предвид следното:
Поставете гаечен ключ с тресчотка върху обтегача на алтернатора и затегнете ремъка, като се уверите, че задвижващият ремък е насочен правилно в жлебовете на шайбата.
Затегнете монтажните болтове на лентата.
