Снятие и установка термостата (4D33, 4D34-T4, 4D35, 4D-36). 1 - крышка, 2 - крышка термостата, 3, 6 - прокладка, 4 - термостат, 5 - корпус термостата, 7 - трубка перепуска охлаждающей жидкости, 8 - кольцевое уплотнение, 9 - датчик температуры охлаждающей жидкости, * - крышка шестерен, А - установочный штифт.

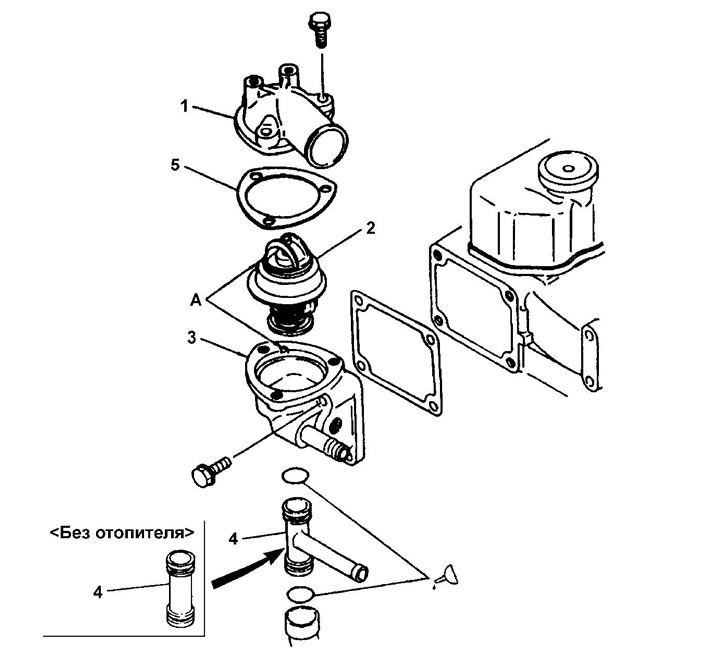

Снятие и установка термостата (D4AF, D4AK, D4AE). 1 - крышка термостата, 2 - термостат, 3 - корпус термостата, 4 - трубка перепуска охлаждающей жидкости, 5 - прокладка, А - при установке совместите выступ термостата со впадиной корпуса.
Снятие
1. Слейте охлаждающую жидкость.
2. Снятие термостата производится в соответствии с нумерацией деталей на сборочном рисунке.
Проверка
1. Проверьте, что клапан термостата плотно закрыт при комнатной температуре (20°С).
2. Проверьте отсутствие дефектов или повреждений термостата.
3. Проверьте отсутствие ржавчины или отложений на клапане термостата. При необходимости удалите отложения.
4. Проверка работы термостата.
- а) Погрузите термостат в сосуд с водой и нагревайте воду при одновременном ее помешивании до 95°С.

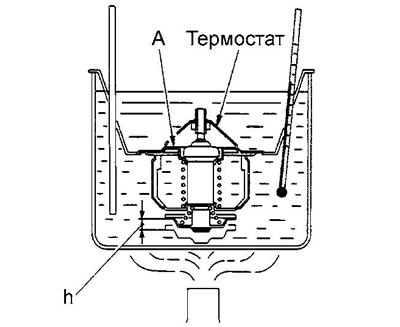

А - клапан, h - ход клапана.
- б) Проверьте, что температура начала открытия клапана, температура полного открытия клапана и величина хода клапана при полном его открытии соответствуют номинальным значениям.
Номинальное значение:
- температура начала открытия клапана:
- D4AK — 74,5-78,5°С
- остальные — 80-84°С
- температура полного открытия клапана:
- D4AK — 90°С
- остальные — 95°С
- ход клапана при полном открытии — 10 мм
Примечание: измерьте расстояние от нижней плоскости клапана до корпуса термостата, когда он полностью закрыт, а затем полностью открыт, после чего вычислите ход клапана.
- в) Снизьте температуру до 64°С и убедитесь, что клапан полностью закрыт.
Если любой из пунктов не выполняется, замените термостат.
Установка
Примечание:
- Установка производится в порядке, обратном снятию.
- При установке обратите внимание на операции, указанные ниже.

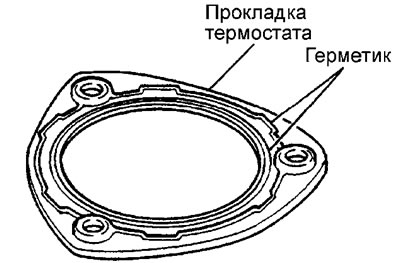

1. Перед установкой нанесите герметик на прокладку термостата в места, показанные на рисунке.
2. Пред установкой смажьте моторным маслом кольцевые уплотнения трубки перепуска охлаждающей жидкости.
Внимание:
- Необходимо убедиться в полном отсутствии масла на прокладке термостата. Кроме того, будьте осторожны, чтобы не перегнуть и не поцарапать прокладку при установке.
- Убедитесь в правильности установки термостата. Если установка выполнена неверно, то фланец термостата будет выступать из корпуса.
