Внимание: данная регулировка очень трудоемка и требует абсолютной чистоты деталей.

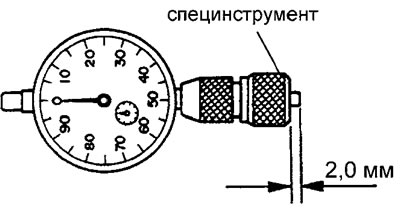

- а) Установите в специнструмент стрелочный индикатор так, чтобы выход ножки индикатора составлял 2,0 мм.
- б) Установите детали указанные на рисунке на приспособление "В".
1 - седло пружины (для регулировки предварительного подъема иглы), 2 - игла, 3 - корпус распылитель.

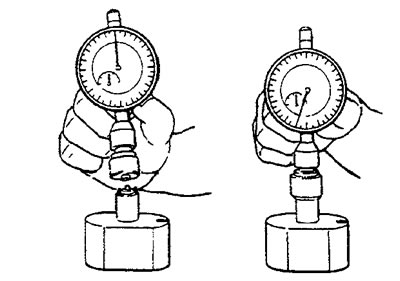

- в) Установите индикатор на корпус распылителя, и установите индикатор на ноль.

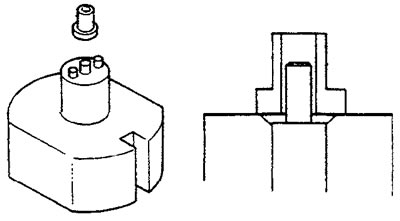

- г) Снимите индикатор и поменяйте направление седла пружины.

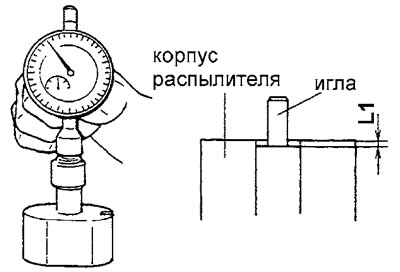

- д) Повторно установите индикатор на корпус распылителя и индикатором измерьте размер "L1".

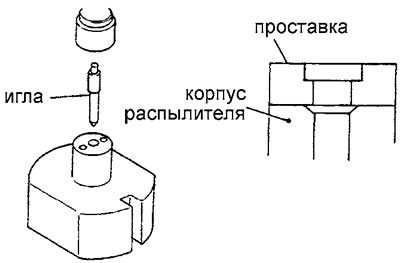

- е) Снимите индикатор и иглу. Установите проставку на корпус распылителя, как показано на рисунке.
- ж) Установите индикатор на приспособление "В" и выставите ноль.

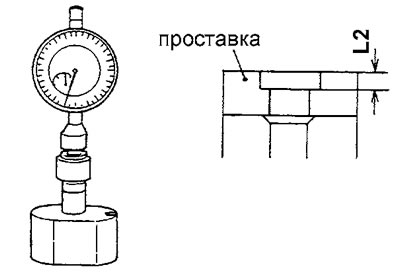

- з) Установите индикатор на проставку и измерьте размер "L2".
- и) Измерьте размер "L3" регулировочной шайбы предварительного подъема иглы.

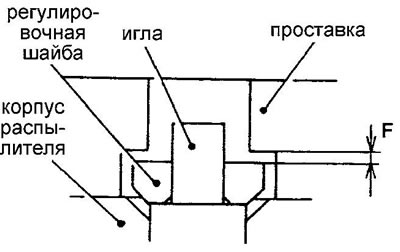

- к) Вычислите зазор "F" по следующей формуле: F=L1+L2-L3. Если зазор "F" не соответствует номинальному значению, отрегулируйте зазор подбором толщины регулировочной шайбы.
Толщина регулировочных шайб (е мм) — 1,90; 1,925; 1,95; 1,975; 2,00.
2. Регулировка предварительного подъема иглы.

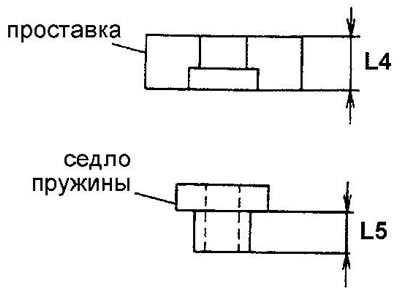

- а) Измерьте размер "L4" проставки.
- б) Измерьте размер "L5" седла пружины регулировки подъема иглы.

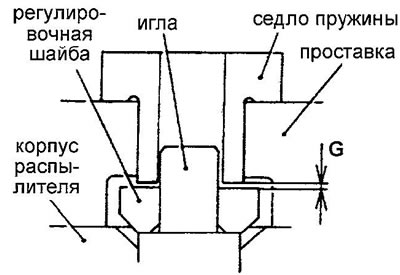

- в) Вычислите зазор "G". Если зазор "G" не соответствует номинальному значению отрегулируйте зазор подбором величины размера "L5" седла пружины.
Размеры седел пружин: 3,07-3,28 мм с шагом 0,01 мм.
3. Отрегулируйте давления начала открытия №2.
- а) Установите следующие детали указанные на рисунке на корпус форсунки. Вместо седла пружины установите калибровочное седло пружины.
- б) Затяните стяжную гайку регламентированным моментом.
Установите форсунку на тестер для проверки давления и проверьте давление открытия №2.
Давление начала открытия №2 — 205 кг/см2
Если давление открытия №2 не соответствует номинальному значению, отрегулируйте давление подбором регулировочной шайбы №2.

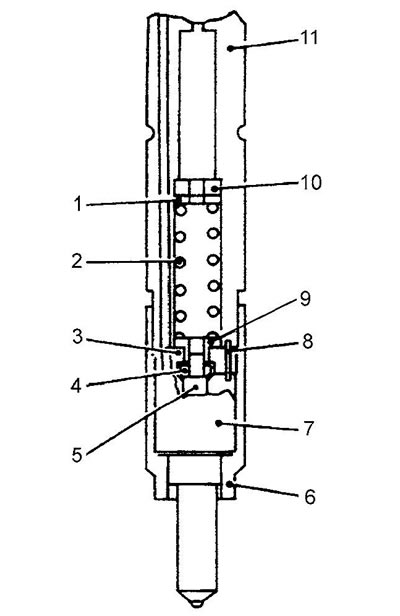

1 - регулировочная шайба №2, 2 - пружина №2, 3 - проставка, 4 - регулировочная шайба (предварительный подъем иглы), 5 - игла, 6 - стяжная гайка, 7 - корпус распылителя, 8 - направляющий штифт, 9 - калибровочное седло пружины, 10 - седло пружины, 11 - корпус форсунки.
Типы регулировочных шайб:
- толщиной 0,70-2,15 мм с шагом 0,05 мм
- толщиной 0,975-1,775 мм с шагом 0,05 мм
Примечание: давление начала открытия №2 изменяется на 345 кПа при изменении толщины регулировочной шайбы на 0,025 мм.
4. Отрегулируйте давления начала открытия №1.
- а) Полностью соберите форсунку.
- б) Затяните стяжную гайку регламентированным моментом.
Установите форсунку на тестер для проверки давления и проверьте давление открытия №1.
Давление начала открытия №1: двигатели 4D33, 4D35 165 кг/см2 двигатель 4D34-T4 180 кг/см2
Если давление открытия №1 не соответствует номинальному значению, отрегулируйте давление подбором регулировочной шайбы №1.
Типы регулировочных шайб: толщиной 0,80-2,0, 2,05, 2,075-2,2 мм с шагом 0,025 мм.
Примечание: давление начала открытия №1 изменяется на 345 кПа при изменении толщины регулировочной шайбы на 0,025 мм.
