Внимание: если поршень заменяется новым, то поршневые кольца также необходимо заменить на новые.
1. Проверьте поршневые кольца на наличие повреждений, изломов и на значительный износ.

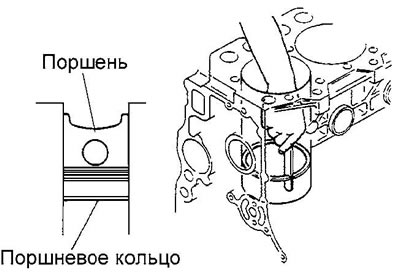

2. Проверьте зазор в замке поршневых колец.
- а) Используя поршень, поместите поршневое кольцо в цилиндр блока цилиндров.
- б) Удерживая поршневые кольца в этом положении, измерьте зазор в замке, используя плоский щуп.
Зазор в замке поршневых колец (4D33, 4D34-T4, 4D35, 4D36):
Номинальный:
- 1-е компрессионное — 0,30-0,45 мм
- 2-е компрессионное:
- 4D33 — 0,30-0,45 мм
- 4D34-T4, 35, 36 — 0,30-0,50 мм
- маслосъемное:
- 4D33, 35, 36 — 0,30-0,50 мм
- 4D34-T4 — 0,25-0,45 мм
Предельно допустимый — 1,5 мм
Зазор в замке поршневых колец (D4AF, D4AK, D4AE):
- номинальный — 0,3-0,5 мм
- предельно допустимый — 1,5 мм
Если результат измерения превышает предельно допустимое значение, установленное техническими требованиями, то замените поршневые кольца.
Внимание: заменяйте поршневые кольца комплектом (3 кольца).

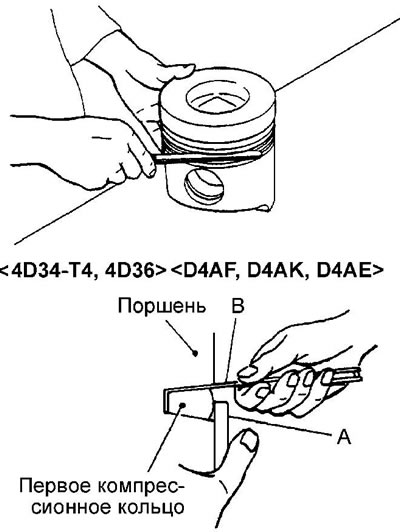

3. Проверьте зазор между поршневыми кольцами и канавкой поршня, как показано на рисунке.
Зазор (4D33, 4D34-T4, 4D35, 4D36):
Номинальный:
- 1-е компрессионное:
- 4D33, 35 — 0,09-0,13 мм
- 4D34-T4, 36 — 0,04-0,13 мм
- 2-е компрессионное:
- 4D33, 35, 36 — 0,03-0,06 мм
- 4D34-T4 — 0,05-0,08 мм
- маслосъемное — 0,03-0,06 мм
Предельно допустимый:
- 1-е компрессионное — 0,20 мм
- 2-е компрессионное — 0,15 мм
- маслосъемное — 0,15 мм
Зазор (D4AF, D4AK, D4AE):
Номинальный:
- 1-ое компрессионное:
- D4AF — 0,04-0,10 мм
- D4AK, D4AE — 0,06-0,12 мм
- 2-ое компрессионное:
- D4AF — 0,03-0,06 мм
- D4AK, D4AE — 0,07-0,10 мм
- маслосъемное — 0,03-0,06 мм
Предельно допустимый:
- 1-ое компрессионное — 0,20 мм
- 2-ое компрессионное — 0,15 мм
- маслосъемное — 0,15 мм
Примечание:
- Перед выполнением измерений удалите углеродные отложения из всех канавок поршня.
- Измерение зазора между кольцом и канавкой поршня проводите по всей окружности кольца.
- Первое компрессионное кольцо двигателей 4D34-T4, 36 и двигателей D4AF, D4AK, D4AE трапециевидного сечения. Для измерения зазора между кольцом и канавкой поршня прижмите кольцо к поршню линейкой "А" и измерьте боковой зазор, используя плоский щуп "В".
Если зазор превысил предельно допустимое значение, то замените кольцо или поршень, или обе детали.
Примечание: заменяйте поршневые кольца комплектом (3 кольца).
