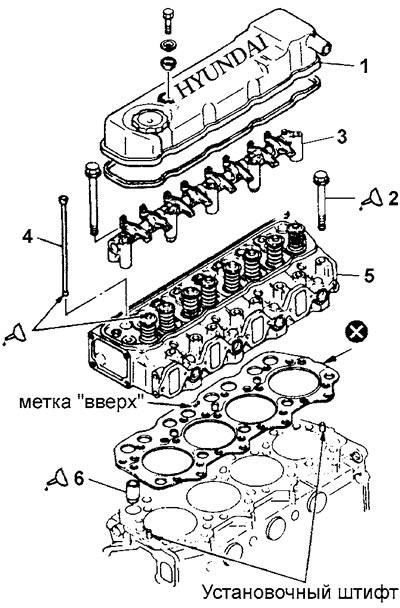

Снятие и установка головки блока цилиндров (D4AF, D4AK, D4AE). 1 - крышка головки блока цилиндров, 2 - болт крепления головки блока цилиндров, 3 - ось коромысел и коромысла в сборе, 4 - штанга толкателя, 5 - головка блока цилиндров в сборе, 6 - толкатель.
Примечание:
- При снятии головки блока цилиндров пользуйтесь сборочными рисунками. Номера деталей на сборочном рисунке совпадают с порядком их снятия.
- Перед снятием головки блока цилиндров снимите форсунки.
- Обратите внимание на операции, указанные ниже.

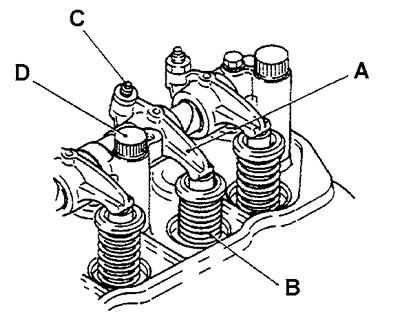

1. Ослабьте контргайки и немного выверните регулировочные винты.
1. Ослабьте контргайки и немного выверните регулировочные винты.

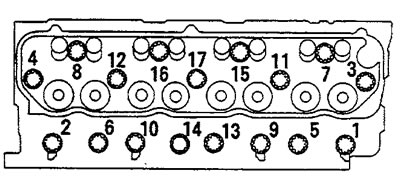

2. Равномерно в несколько приемов ослабьте и выверните болты крепления головки блока цилиндров в последовательности, показанной на рисунке.
3. Снимите коромысла в сборе и головку блока цилиндров в сборе. Снимите штанги толкателей и расположите их в порядке снятия.
Внимание: у двигателей 4D33, 4D34-T4, 4D35 свечи накаливания и форсунки выступают из нижней поверхности головки блока цилиндров.

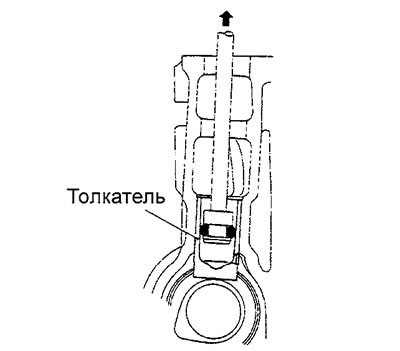

4. Извлеките толкатель при помощи специального приспособления.
- а) Установите спецприспособление и нажимайте на него до тех пор, пока кольцевое уплотнение на его конце не запрессуется в толкатель.
- б) Извлеките спецприспособление с толкателем.
Примечание: у двигателей 4D33, 4D35 выпуска после 1995 года уплотнения 9, 10 и 11 выполнены неразъемными.

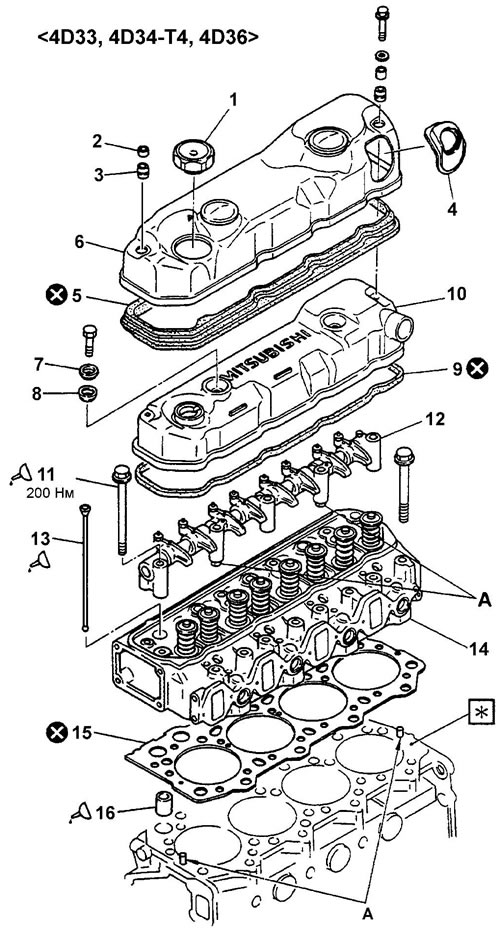

Снятие и установка головки блока цилиндров (4D33, 4D34-T4, 4D36). 1 - крышка маслозаливной горловины, 2 - проставка, 3, 8 - изолятор, 4 - крышка, 5, 9 - прокладка, 6 - крышка головки блока цилиндров №1, 7 - шайба, 10 - крышка головки блока цилиндров №2, 11 - болт, 12 - ось коромысел и коромысла в сборе, 13 - штанга толкателя, 14 - головка блока цилиндров в сборе, 15 - прокладка головки блока цилиндров, 16 - толкатель.

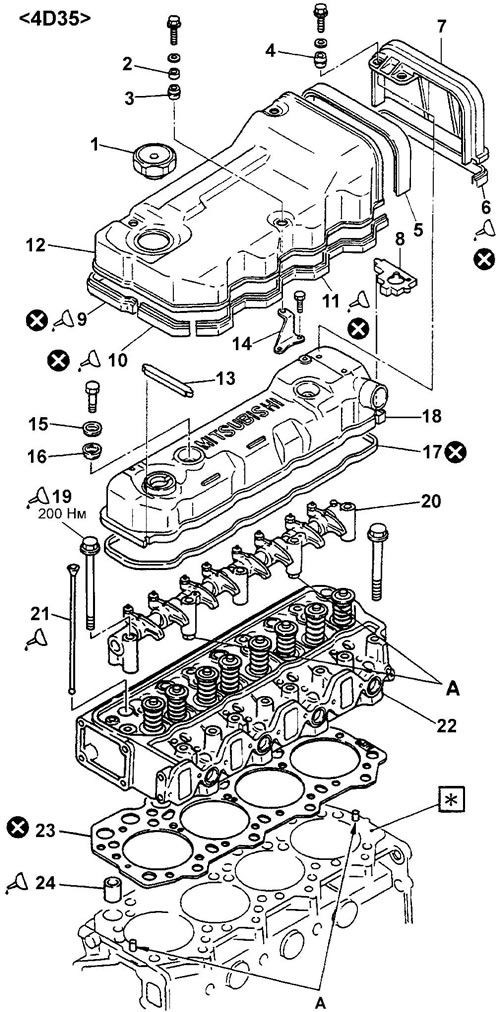

Снятие и установка головки блока цилиндров (4D35). 1 - крышка маслозаливной горловины, 2 - проставка, 3, 4, 16 - изолятор, 5 - резиновая проставка, 7 - задняя крышка головки блока цилиндров, 8 - задняя опора, 6, 9, 10, 11 - уплотнение, 12 - крышка головки блока цилиндров №1, 13 - передняя опора, 14 - стойка, 15 - шайба, 17 - прокладка, 18 - крышка головки блока цилиндров №2, 19 - болт, 20 - ось коромысел и коромысла в сборе, 21 - штанга толкателя, 22 - головка блока цилиндров в сборе, 23 - прокладка головки блока цилиндров, 24 - толкатель.
