Проверка натяжения ремня привода насоса гидроусилителя рулевого управления

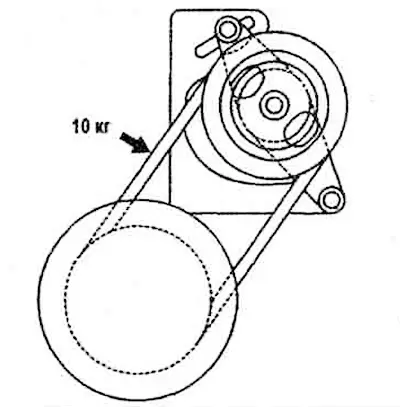

1. Нажать на приводной ремень в указанном на рисунке месте усилием 98 Н (10 кг) и замерить величину прогиба. Нормальный прогиб нового приводного ремня: 8,8-11,0 мм; старого приводного ремня: 12,5-14,3 мм.



2. Если прогиб ремня не соответствует норме, отрегулировать натяжение следующим образом:

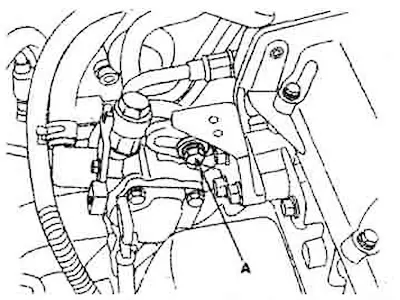

1) Ослабить болт регулировки (А) натяжения ремня привода насоса гидроусилителя.



2) Вставить подходящий рычаг (А) между кронштейном (В) и масляным насосом (С) и поворотом корпуса насоса отрегулировать натяжение ремня до стандартного значения.



3) Затянуть регулировочный болт;

4) Снова проверить натяжение ремня и при необходимости отрегулировать.

Примечание. После достижения нормального значения прогиба приводного ремня несколько раз провернуть шкив масляного насоса и снова проверить значение прогиба. В случае необходимости — отрегулировать.
