2. Дать двигателю остыть и слить охлаждающую жидкость.
3. Отключить минусовую клемму от аккумуляторной батареи.

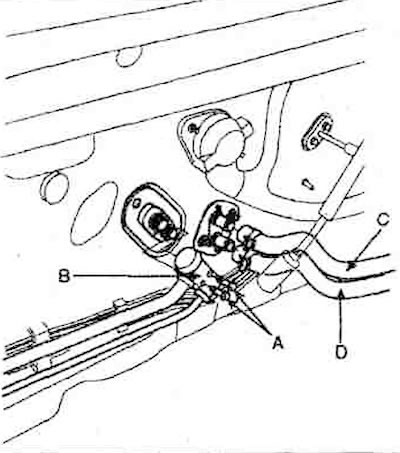

4. Открутить болт А и удалить расширительный клапан В испарителя. Предохранить клапан от загрязнения.
5. Отсоединить патрубки радиатора отопителя С и D. В радиаторе остается жидкость. Будьте осторожны, не пролейте жидкость на электропроводку и окрашенные поверхности.
6. Разъединить разъёмы электропроводки.
7. Удалить крышку.

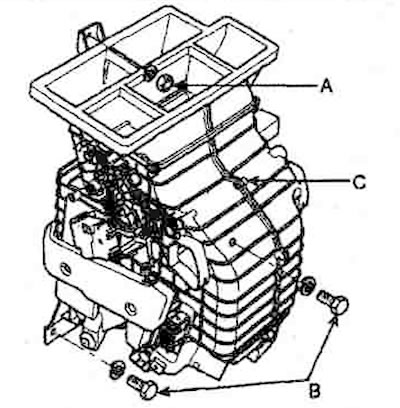

8. Открутить крепежную гайку А, болт В и крепеж С.

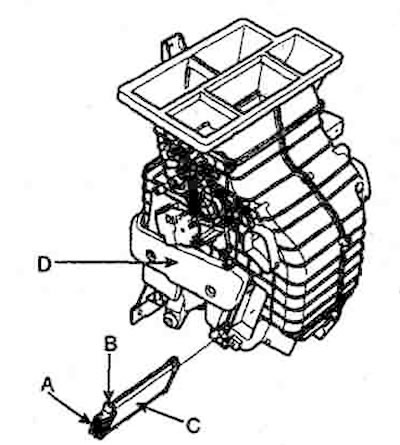

9. Разъединить разъем А (для электроотопителя), открутить винт В и снять электронагреватель С.
10. Снять кронштейн D.
11. Снять крепежные скрепки, открыть корпус и удалить радиатор отопителя и испаритель.
12. Установить замененные детали.
13. Сборку произвести в обратной последовательности, учитывая следующее:
- при установке нового конденсатора необходимо добавить в систему хладагент и масло;
- все уплотнения заменить на новые;
- перед установкой уплотнения смазать небольшим количеством масла;
- использовать уплотнения для хладагента R-134а;
- убедиться в надежности установки нового конденсатора;
- зарядить систему хладагентом и провести испытания.
