Поиск неисправностей АКПП
Примечание:
- Неисправности автоматической коробки передач могут быть вызваны неправильным техническим обслуживанием, неправильной регулировкой или неисправностью электронной системы управления АКПП, механической неисправностью КПП, неисправностью гидросистемы управления АКПП, недостаточной мощностью двигателя или комбинацией данных неисправностей. Поэтому перед началом проверки необходимо определить область возникновения неисправности (двигатель, система управления или коробка передач).
- Поиск неисправностей должен начинаться с простейших операций и продолжаться в порядке нарастания сложности.
1. Проверьте наличие признаков неисправностей АКПП и условия, при которых они возникают.
2. Считайте диагностические коды неисправностей. Запишите коды неисправностей, а затем удалите коды из памяти электронного блока управления АКПП.
3. Выполните основные проверки и регулировки (проверка давления в шинах, проверка уровня и состояния рабочей жидкости АКПП, проверка механизма управления АКПП и т.д.), для которых отклонение от нормы может быть легко определено.
Примечание: анализ результатов проверки уровня рабочей жидкости АКПП:
- Если уровень рабочей жидкости АКПП ниже требуемого, то насос АКПП будет захватывать рабочую жидкость вместе с воздухом, что приведет к различным неисправностям. Пузырьки воздуха, попавшие в гидросистему АКПП, являются причиной вспенивания масла. Это станет причиной не-устойчивого давления в гидросистеме, что в свою очередь приведет к запаздыванию при переключении передач (позднее включение передач) и пробуксовке муфт или тормозов и т.д.
- Если уровень рабочей жидкости АКПП выше требуемого, то за счёт вращения шестерён планетарных механизмов возникнет обильное пенообразование, что в результате приведет к таким же последствиям, как и в случае низкого уровня рабочей жидкости АКПП, и станет причиной преждевременного ухудшения состояния рабочей жидкости.
- В обоих случаях воздушные пузырьки являются причиной перегрева, окисления рабочей жидкости и отложения лака, который выводит из строя клапаны, муфты и исполнительные механизмы. Вспенивание также приводит к выбросу рабочей жидкости через сапун картера АКПП, что ошибочно принимают за утечки.
4. Проведите дорожный тест для определения необходимости дальнейшей диагностики АКПП.
- а) Проверьте правильность переключения передач. Проверьте электрическую часть системы управления, если переключение передач соответствует норме.
- б) Убедитесь в том, что неисправность относится только к АКПП. При наличии шума или вибрации возможными источниками могут быть компрессор, двигатель и т.д.
5. Считайте диагностические коды неисправностей (повторно).
- а) Если коды неисправностей выводятся при наличии признака неисправности, то обратитесь к подразделу "Считывание диагностических кодов неисправностей".
- б) При наличии признака неисправности (коды неисправности отсутствуют) или при отсутствии признака неисправности необходимо проверить наличие кодов неисправностей, считанных до дорожных испытаний. Если коды неисправностей выводятся, то обратитесь к подразделу "Считывание диагностических кодов неисправностей", если коды неисправностей не выводятся, то обратитесь к подразделу "Поиск неисправностей по их признакам" раздела "Поиск неисправностей АКПП".
6. Если возможной причиной является неисправность в электронной системе управления АКПП. то с помощью тестера или осциллографа проверьте входные и выходные сигналы электронного блока управления АКПП.
- а) Если присутствуют некорректные входные и выходные сигналы электронного блока управления АКПП, то проверьте электропроводку по соответствующей электросхеме.
- б) Если при проверке электропроводки неисправности не обнаружено, то проверьте отдельные компоненты системы.
7. Если сигналы электронной системы управления в норме или если возможной причиной является неисправность в гидросистеме управления АКПП, то проверьте давление в гидросистеме управления АКПП (гидравлический тест). Если состояние гидравлической системы отличается от требуемого, то выполните соответствующие проверки и регулировки раздела "Проверка механических систем АКПП".
8. Если давление в гидросистеме управления АКПП соответствует норме или если возможной причиной является неисправность в основной системе АКПП (механическая часть), то выполните проверку двигателя и гидротрансформатора при полностью заторможенном автомобиле (stall-test), определите неисправную деталь и произведите необходимый капитальный ремонт.
9. После завершения ремонта выполните дорожные испытания и убедитесь в том, что неисправность устранена.
Считывание диагностических кодов неисправностей
1. Подготовьте автомобиль к проверке.
- а) Убедитесь в исправном состоянии аккумуляторной батареи, так как определение неисправности невозможно при низком напряжении аккумуляторной батареи.
- б) Выключите все дополнительное оборудование.
- в) Установите селектор АКПП в положение "N".
Внимание: не отсоединяйте аккумуляторную батарею до полного считывания результатов диагностирования, так как код неисправности будет удален из памяти электронного блока управления при отсоединении аккумуляторной батареи или разъёма блока управления двигателем.
3. Подсоедините тестер к диагностическому разъёму.
Внимание: перед подсоединением тестера выключите зажигание.
4. Включите зажигание и считайте диагностические коды.
5. Определите неисправность по диагностическому коду (см. таблицу "Коды неисправностей системы управления АКПП").
6. После завершения считывания диагностических кодов выключите зажигание и отсоедините тестер.
Пояснения по работе системы самодиагностики
1. Коды неисправностей.
- а) Описание структуры стандартного диагностического кода неисправности приведено в главе "Система впрыска топлива".
- б) В оперативную память электронного блока управления может быть записано максимум 8 диагностических кодов неисправностей (в порядке их появления).
- в) В случае многократного появления какого-либо кода неисправности, он будет записан в память только один раз.
- г) Если количество записанных диагностических кодов неисправностей или условий появления неисправности превышает 8, то записанные ранее коды неисправностей будут заменяться в памяти новыми кодами в последовательности, начиная с самого раннего.
Внимание: не отсоединяйте аккумуляторную батарею до считывания диагностических кодов неисправностей или условий появления неисправности, так как в случае отсоединения аккумуляторной батареи они будут удалены из памяти электронного блока управления.
Примечание:
- Если код неисправности Р0715 возникает 4 раза, то коробка передач переходит в аварийный режим работы (переключение передач заблокировано) и фиксируется на 3-ей передаче или на 2-ой передаче.
- Если код неисправности Р0720 возникает 4 раза, то коробка передач переходит в аварийный режим работы (переключение передач заблокировано) и фиксируется на 3- ей передаче или на 2-ой передаче, индикатор диапазона АКПП "N" мигает с частотой 1 Гц.
- Если один из указанных кодов неисправностей возникает 4 раза, то коробка передач переходит в аварийный режим работы (переключение передач заблокировано) и фиксируется на 3-ей передаче: Р0731, Р0732, Р0733, Р0734, Р0736.
- Если один из указанных кодов неисправностей записывается в память электронного блока управления, то коробка передач переходит в аварийный режим работы (переключение передач заблокировано) и фиксируется на 3-ей передаче: Р0740, Р0743, Р0750, Р0755, Р0760, Р0765, Р1723.
2. Коды аварийного режима работы.
- а) Если система перешла на аварийный режим управления и коробка передач зафиксирована на 3 передаче (переключение передач заблокировано), то в оперативную па-мять электронного блока управления записывается диагностический код неисправности в виде кода аварийного режима работы.
- б) В памяти может быть сохранено не более 3 кодов аварийного режима работы. Если количество записанных кодов (параметров аварийного режима) превышает 3, то записанные ранее коды будут заменяться в памяти новыми кодами в последовательности, начиная с самого раннего. Один и тот же код неисправности не может быть записан в память более одного раза.
- в) Если коробка передач работает только на третьей передаче (переключение передач заблокировано) и ключ замка зажигания повернут в положение "OFF" (ВЫКЛ), то аварийный режим работы будет отменен, но диагностические коды неисправностей сохранятся в оперативной памяти электронного блока управления.
3. Автоматическое удаление кодов неисправностей из памяти.
Все диагностические коды неисправностей автоматически удаляются из памяти после того, как температура рабочей жидкости в АКПП 200 раз достигнет 50°С после записи последнего кода неисправности в память.
4. Принудительное удаление кодов неисправностей из памяти.
Хранящиеся в памяти диагностические коды неисправностей могут быть удалены с помощью тестера, если выполнены следующие условия:
- Ключ замка зажигания установлен в положении "ON".
- Не обнаружены сигналы от датчика положения коленчатого вала, датчика частоты вращения выходного вала КПП и датчика скорости автомобиля.
- Аварийный режим работы АКПП не активирован.
Указания к поиску неисправностей по их признакам
1. Неисправности АКПП могут быть вызваны неисправностью систем двигателя, неправильной регулировкой или внутренней неисправностью электронной или гидравлической систем управления коробкой передач, механической неисправностью коробки передач. Поэтому всегда начинайте диагностику с проверки уровня и состояния рабочей жидкости в АКПП и регулировки тросов управления.
2. Под проверкой систем двигателя подразумевается проверка системы управления двигателем, системы за-игания, топливной системы, а также самого двигателя.
3. Под проверкой деталей картера коробки передач подразумевается проверка муфт, тормозов, внутренних шестерен КПП.
4. При проверке блока управляющих клапанов обратите внимание на моменты затяжки болтов, повреждение или смещение со своих мест уплотнительных колец, клапанов и их втулок. Если возникшие повреждения исправить невозможно, то замените блок управляющих клапанов в сборе.
5. Проверьте гидротрансформатор на предмет правильности установки (отсутствие перекоса и т.п.) и повреждение шлицов. В случае если шлицы повреждены и ремонт невозможен, то замените гидротрансформатор.

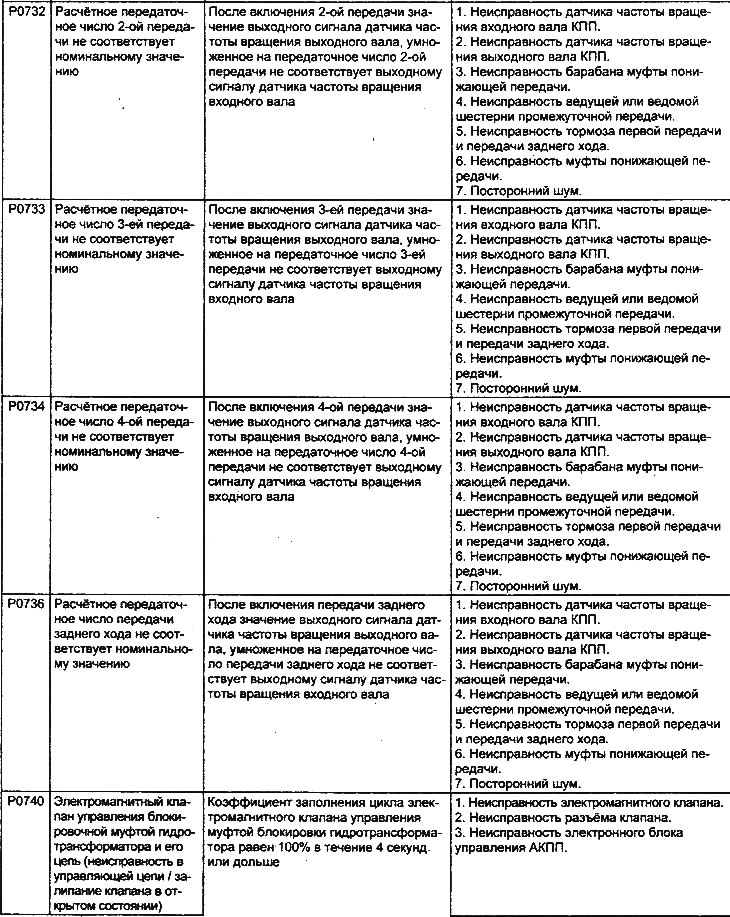

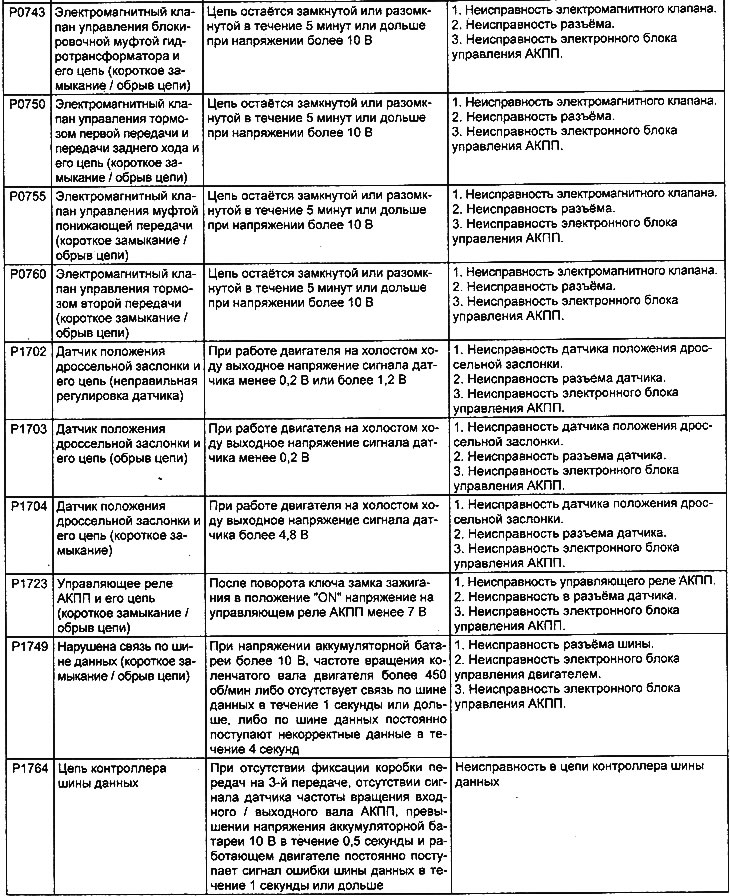

Таблица. Коды неисправностей системы управления АКПП.
