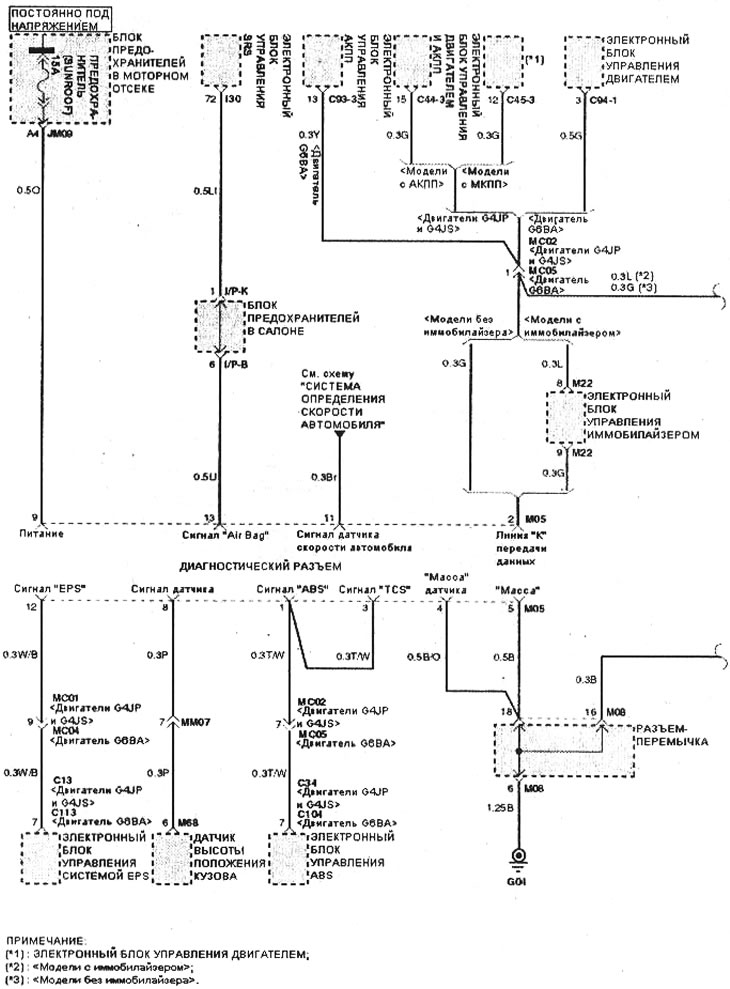

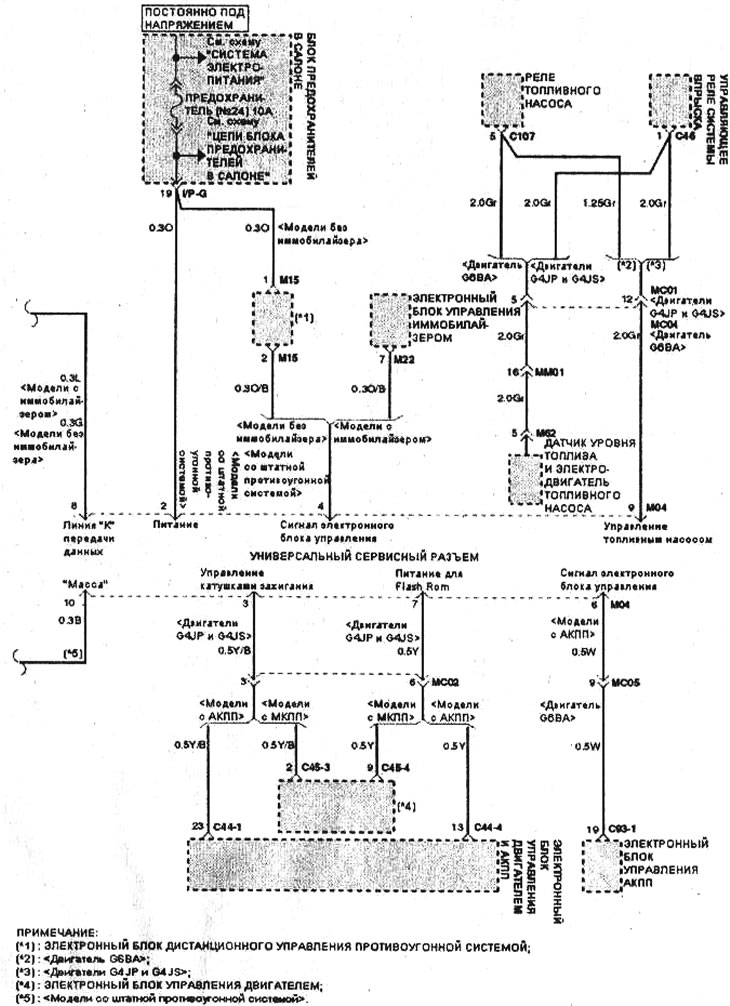

Цепи диагностических и сервисных разъемов

0

Цепи диагностических и сервисных разъемов

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
