Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.
Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

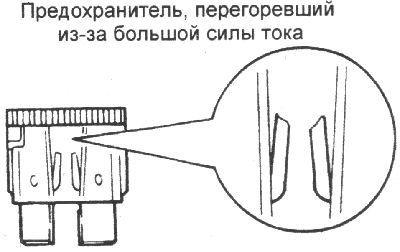

Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.

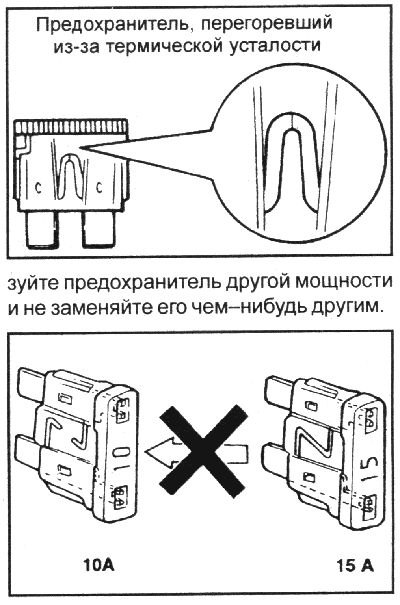

Всегда используйте предохранители требуемой мощности. Никогда не исполь-
Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.
Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.
Монтажный блок, размещенный в моторном отсеке: 1 - реле вентилятора отопителя салона Е 51; 2 - место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44; 3 - реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43; 4 - реле стартера Е 41; 5 - место под реле кондиционера Е 50; 6 - реле звукового сигнала Е 45; 7 - реле топливного насоса Е 49; 8-13 - плавкие вставки и предохранители"; 14 - место под реле охранной сигнализации Е 47; 15-27 - плавкие вставки и предохранители; 28 - пинцет для замены предохранителей; 29 - соединительный разъем Е 55; 30 - реле питания электронной системы управления двигателем Е 42
Монтажный блок, размещенный в салоне автомобиля: 1-29 - плавкие вставки и предохранители; 30 - пинцет для замены предохранителей; 31 - запасные предохранители
