Пометьте все детали и храните раздельно, чтобы при установке их поместить в первоначальные положения.
Установите головку цилиндров на столе или в тиски.
Если не сняты, то выверните датчик указателя температуры охлаждающей жидкости и датчик индикаторной лампы давления масла.

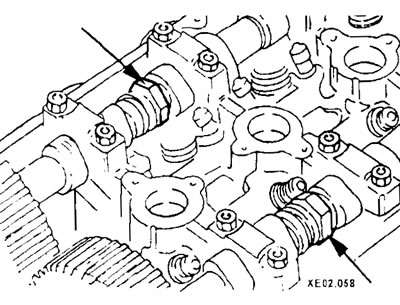

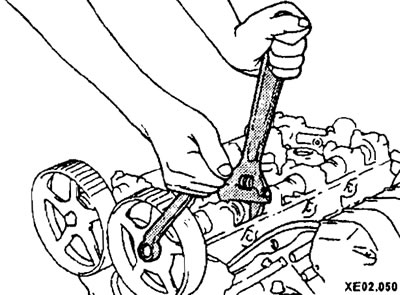

Придерживая распредвалы в местах, указанных на рисунке, отверните болты крепления, снимите зубчатые колеса распределительных валов.

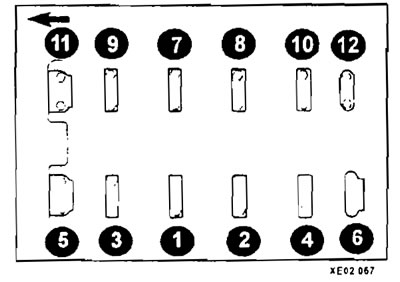

Отвернув болты в последовательности, обратной изображенной, снимите корпуса подшипников распределительных валов.
Внимание: Не перепутайте снятые элементы при сборке. Крышки имеют идентификационные метки (L - сторона впускных клапанов, R - сторона выпускных клапанов).

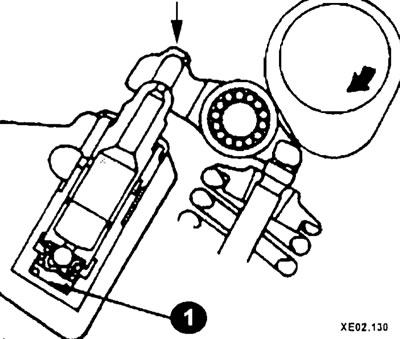

Извлеките из отверстий коромысел гидротолкатели клапанов (1).
Перед тем, как будут сняты клапаны, пометьте их, и храните вместе с сопутствующими деталями таким образом, чтобы потом при установке поместить в первоначальные положения.

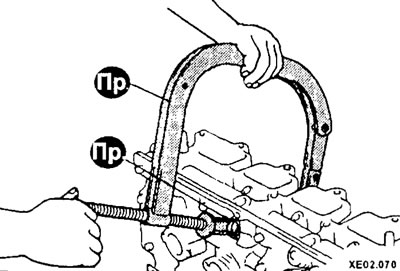

Сожмите пружины на первом клапане приспособлением и снимите сухари. Осторожно высвободите пружину, снимите тарелку и пружины.

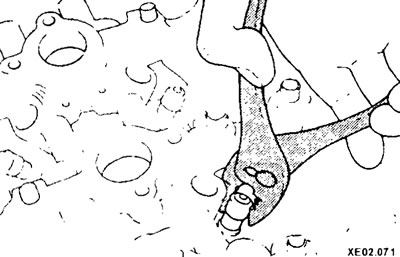

Снимите сальник с клапана.
Извлеките клапан из головки. Если клапан застревает в направляющей (не проходит через нее), протолкните его обратно в головку и запилите паз сухаря и торец клапана при помощи напильника.

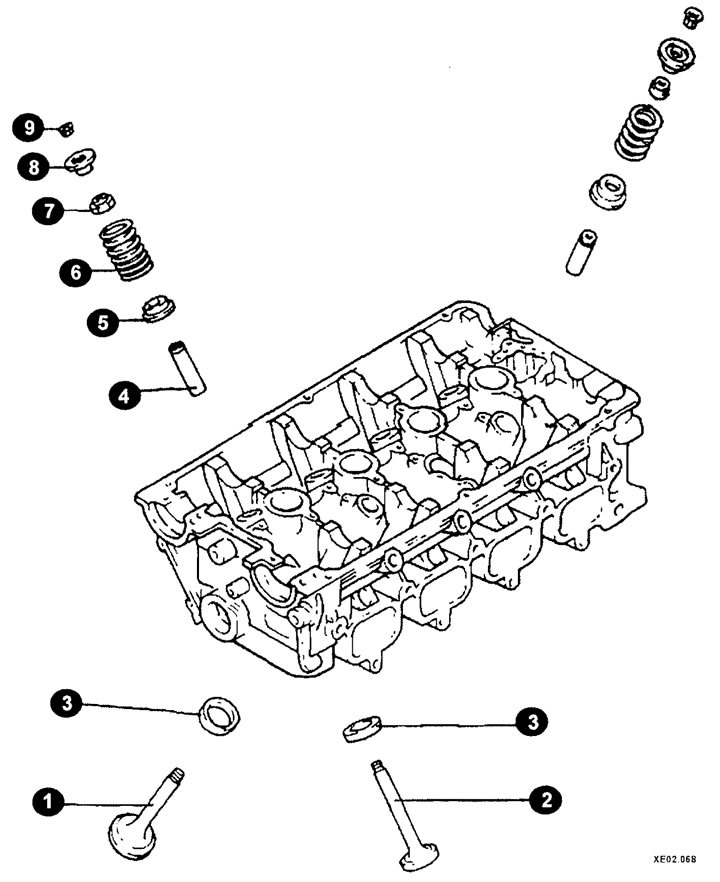

Элементы головки блока цилиндров 1,6 и 1,8 литровых двигателей
1 - впускной клапан;
2 - выпускной клапан;
3 - седло клапана;
4 - направляющая втулка;
3 - седло пружины;
6 - пружина;
7 - сальник (маслоотражательный колпачок);
8 - верхняя тарелка;
9 - сухари.

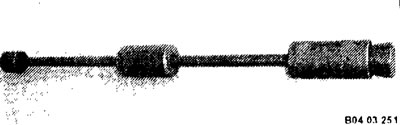

Универсальное приспособление для снятия/установки сальников (маслоотражательных колпачков)
Снимите седло пружины.
Повторите процедуру для остальных клапанов. Не забудьте о хранении всех деталей клапана вместе, чтобы установить их при сборке в первоначальное положение.
Для быстрой разборки клапанов можно пользоваться следующим методом.
Наставьте на верхнюю тарелку клапана старый поршневой палец и ударьте по нему молотком.
Внимание: Будьте осторожны. При этом выскакивают сухари, и пружины могут «подпрыгнуть».
Снимите элементы клапана, как описано выше.
Внимание: Для установки клапанов необходимо приспособление.
После того как клапаны и все примыкающие детали будут сняты и расположены на хранение должным образом, головку следует тщательно очистить и проверить. Если производится полная разборка двигателя, закончите этот процесс полностью, прежде чем начинать работу с головкой цилиндров.
