Модели с насосом внутреннего зацепления шестерен (двигатели 2,0 л)

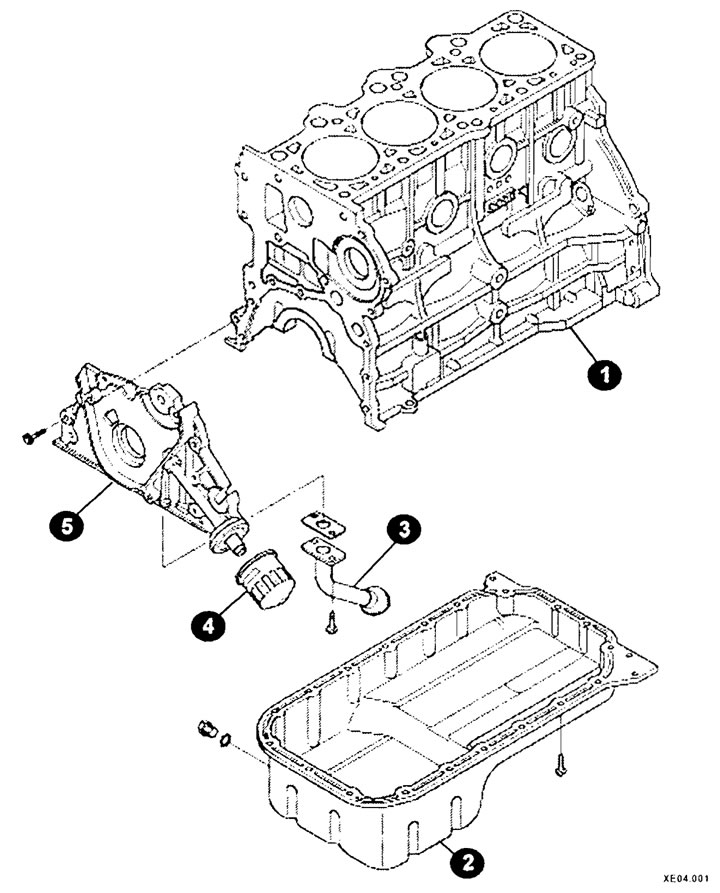

Установочные элементы масляного насоса 2,0 литровых двигателей
1 - блок цилиндром;
2 - масляный картер;
3 - маслопрпемник;
4 - масляный фильтр;
5 - масляный насос.
Снятие
Отсоедините провод массы от аккумулятора.
Поднимите автомобиль на подъемнике.
Слейте моторное масло.
Разгрузите опоры двигателя и снимите передний кронштейн и клиновые ремни.
Снимите элементы привода распредвалов двигателя.
Снимите масляный картер.
Снимите переднюю крышку двигателя с масляным насосом.
Установка
Установка масляного насоса осуществляется в обратной последовательности.
Модели с насосом внешнего зацепления шестерен (двигатели 1,6 л и 1,8 л)

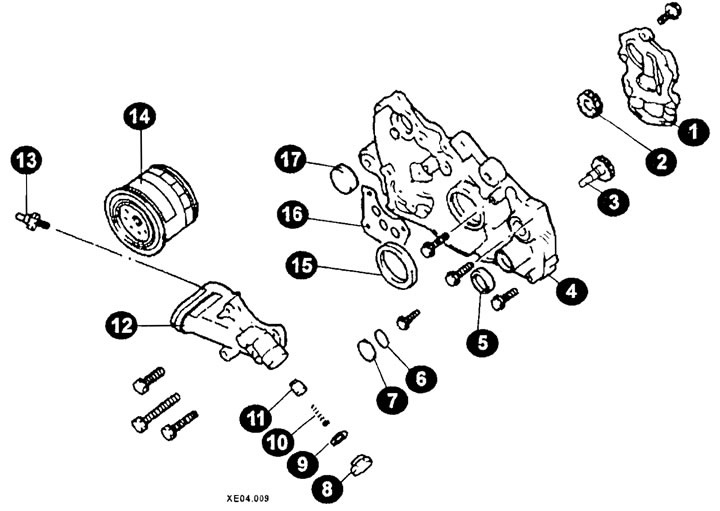

Элементы масляного насоса 1,6 и 1,8 литровых двигателей
1 - крышка масляного насоса;
2 - ведомая шестерня;
3 - ведущая шестерня;
4 - передняя крышка двигателя;
5 - сальник;
6 - кольцо;
7 - пробка;
8 - пробка редукционного клапана;
9 - прокладка;
10 - пружина;
11 - плунжер (поршень);
12 - кронштейн масляного фильтра;
13 - датчик давления масла;
14 - масляный фильтр;
15 - сальник;
16 - прокладка;
17 - крышка.
Снятие
Отсоедините провод массы от аккумулятора.
Поднимите автомобиль на подъемнике.
Слейте моторное масло и охлаждающую жидкость.
Разгрузите опоры двигателя и снимите передний кронштейн и клиновые ремни. •Снимите элементы привода распредвалов двигателя (с ремнем).
Отвернув масляный фильтр, снимите кронштейн фильтра.
Снимите масляный картер.

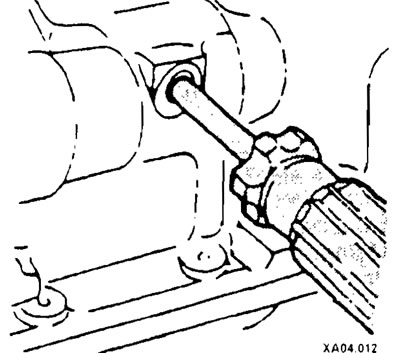

Отвернув пробку в передней крышке, зафиксируйте бапансирный вал отверткой от проворота. Отверните болт ведомой шестерни насоса.

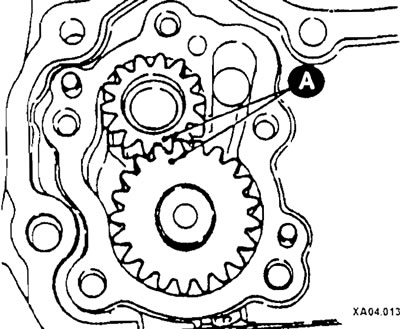

Замаркируйте положение шестерен (А) и снимите.
Установка
Установка масляного насоса осуществляется в обратной последовательности.
