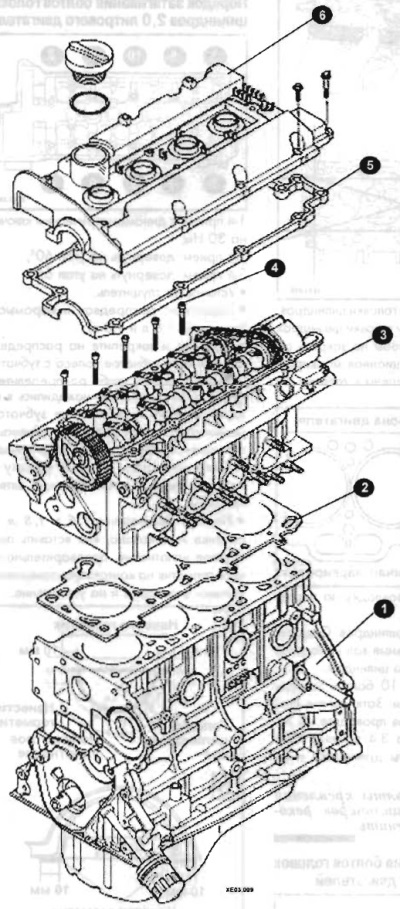

Установочные элементы головки блока цилиндров 2,0 литрового двигателя
1 - блок цилиндров;
2 - прокладка головки блока цилиндров;
3 - головка блока цилиндров;
4 - болты крепления;
5 - прокладка;
6 - крышка головки блока цилиндров.
Снятие
Отсоедините провод массы от аккумулятора.
Отсоедините верхний шланг радиатора, слейте охлаждающую жидкость.
Снимите шланг вакуумного усилителя тормозов.

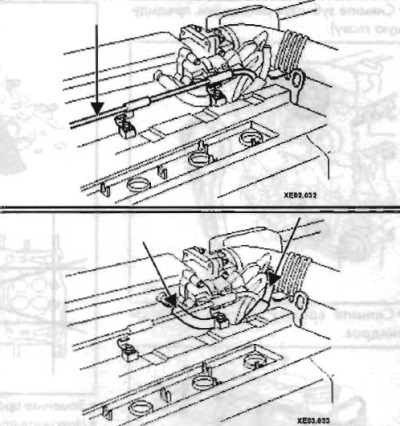

Снимите воздушные шланги, препятствующие снятию головки блока цилиндров.
Отсоедините все свечные наконечники и провода зажигания с крышки двигателя.

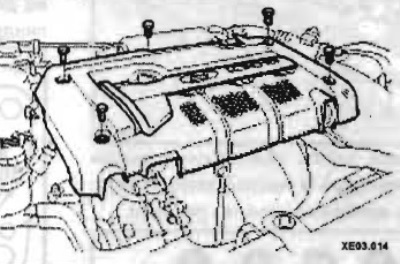

Снимите верхнюю крышку двигателя блока цилиндров.

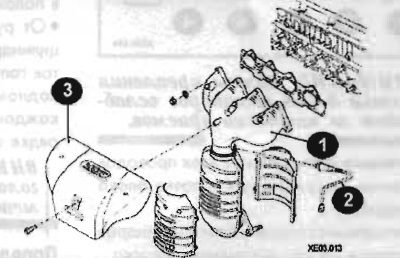

Снимите тепловой экран (3) и выкрутите датчик кислорода (2).
Снимите выпускной коллектор (1) вместе с глушителем.
Выпускной коллектор двигателя 2,0 л
Снимите впускной коллектор.

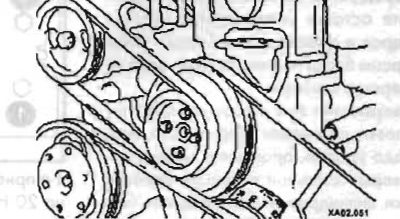

Сняв шкивы клиноременных передач (водяного насоса, усилителя рулевого управления), снимите крышку зубчатого ремня двигателя.

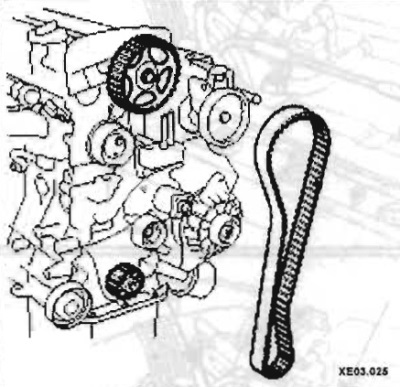

Снимите зубчатый ремень (см. предыдущую главу).

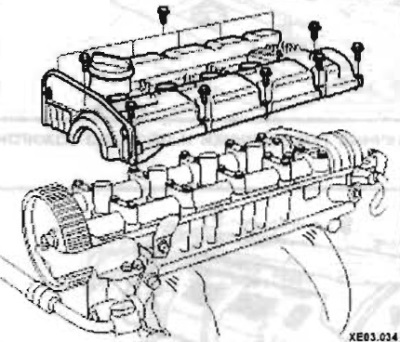

Снимите крышку головки блока цилиндров.

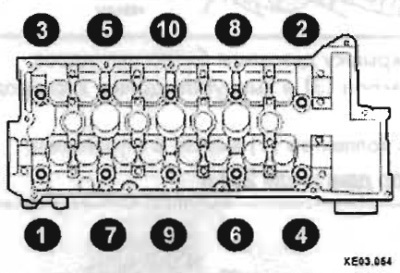

Отверните болты крепления головки блока цилиндров в последовательности, обратной изображенной на рисунке.
Внимание: Болты крепления головки блока цилиндров ослабляйте за несколько приемов.
Проверьте отсоединение всех проводов и шлангов, подходящих к головке блока цилиндров.
Приподнимите головку блока цилиндров и поставьте на два деревянных бруска.
Снимите прокладку.
