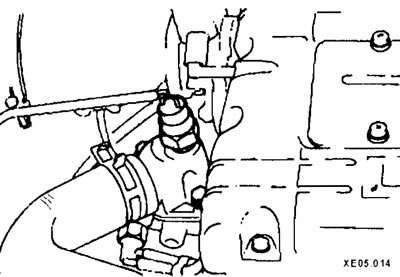

Датчик температуры (ранние модели)
Датчик температуры (поздние модели)

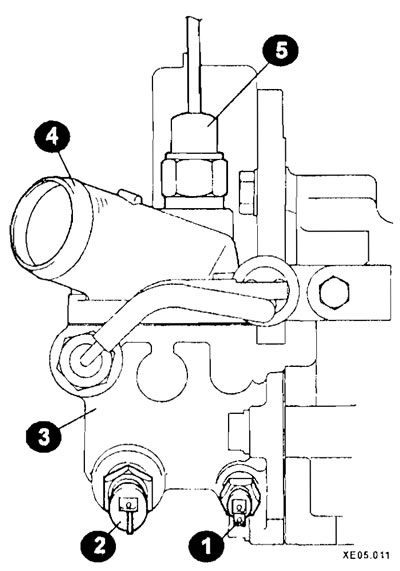

1 - однополюсной датчик температуры;
2 - двухполюсной датчик температуры;
3 - корпус термостата;
4 - патрубок;
5 - термовыключатель вентилятора радиатора.
Проверка датчика указателя температуры охлаждающей жидкости
Отсоедините разъем с датчика температуры.
Включите зажигание и следите за показаниями указателя температуры.
Прикоснитесь разъемом датчика к массе, стрелка указателя должна быть в крайнем максимальном положении. Если стрелка не указывает на максимальное показание, следует проверить правильность установки и контактов разъема датчика, также проверить электрические провода и места подключения на приборной доске по электрической схеме. При наличии максимального показания снимите и замените датчик.
Чтобы при снятии датчика не вытекала охлаждающая жидкость, ее следует прежде частично слить и собрать.

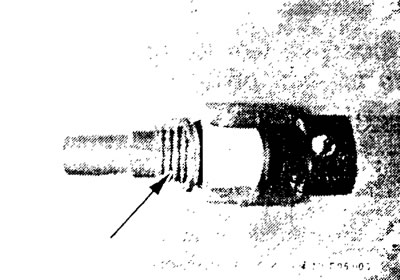

Наложите на резьбу датчика герметик.
Закрепите датчик температуры с усилием 10 Нм, наденьте разъем.
Долейте охлаждающую жидкость.
Совершите пробную поездку и проверьте подключение датчика температуры на герметичность
Проверка датчика температуры охлаждающей жидкости в снятом состоянии
Отсоедините разъем и выверните датчик температуры.

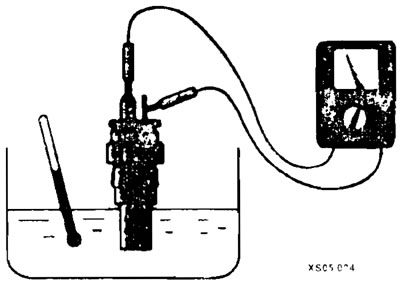

Подключите омметр и разогрейте датчик температуры в водяной ванне.
Требуемые значения:
- при 70°С: 104± 13,5 Ом;
- при 115°С: 24±2,5 Ом.
Наложите на резьбу температурного датчика герметик.
Закрепите датчик усилием 10 Нм. Наденьте разъем.
Долейте охлаждающую жидкость.
Совершите пробную поездку и проверьте подключение датчика температуры на герметичность.
Проверка датчика температуры системы впрыска
Отсоедините разъем и выкрутите датчик температуры.

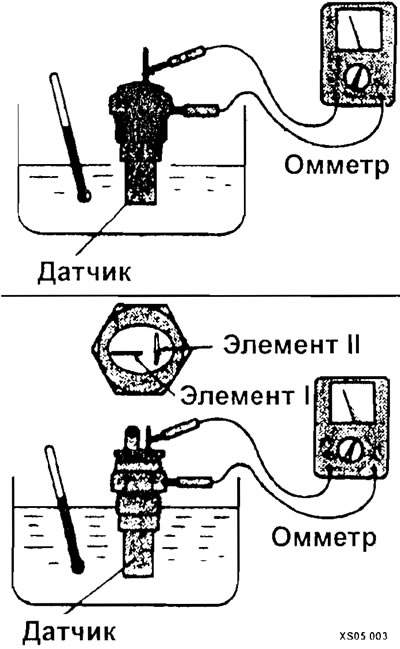

Подключите омметр и разогрейте датчик температуры в водяной ванны.
Требуемые значения: 2450±240 Ом при 20°С, 296±79 Ом при 80°С.
Наложите на резьбу температурного датчика герметик.
Закрепите с усилием 30 Нм датчик температуры, наденьте разъем.
Долейте охлаждающую жидкость.
