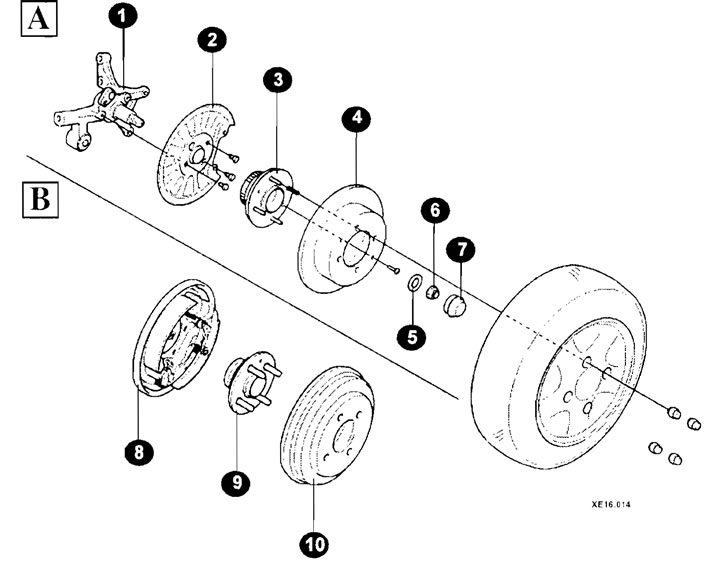

Ступица заднего колеса поздних моделей автомобиля
А - дисковый тормоз;
В - барабанный тормоз;
1 - кулак;
2 - тормозной щит;
3 - ступица;
4 - тормозной диск;
5 - шайба;
6 - гайка;
7 - колпак;
8 - узел тормозного механизма;
9 - ступица;
10 - тормозной барабан.
Отверните болт крепления и снимите датчик частоты вращения заднего колеса (автомобили с ABS).
Отсоедините трос привода стояночного тормоза.
Отверните два болта и снимите суппорт в сборе. Не отсоединяя от суппорта тормозной шланг, используя проволоку, подвяжите суппорт к кузову.
Снимите тормозной диск.
Отверните винт и снимите тормозной барабан.
Используя отвертку, снимите колпак ступицы.
Отвернув гайку ступицы, снимите ступицу заднего колеса в сборе.
Замените узел ступицы заднего колеса, если изношена внутренняя обойма подшипника ступицы.
Снимите ротор датчика частоты вращения колеса (автомобили с ABS).
При необходимости отверните болт ступицы.
Проверьте элементы ступицы на отсутствие трещин и повреждений.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
Временно установите датчик частоты вращения колеса в кронштейн датчика.

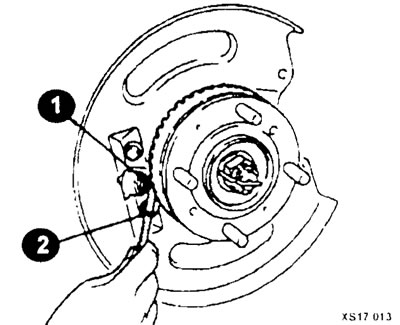

При снятом суппорте и тормозном диске вставьте щуп (2) в зазор между зубцом ротора и полюсом датчика частоты вращения колеса (1), отрегулируйте зазор до значения 0,3-0,9 мм и закрепите кронштейн датчика.

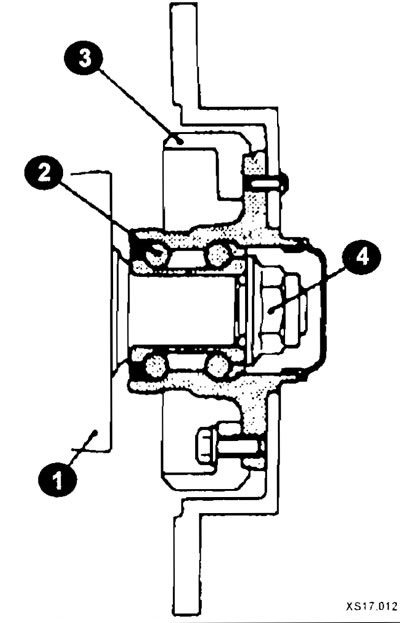

Элементы ступицы заднего колеса моделей автомобиля с одним подшипником
1 - рычаг подвески;
2 - подшипник;
3 - зубчатый сектор (модели с ABS);
4 - гайка.
